Que sont les structures en béton préfabriqué et pourquoi elles dominent la construction moderne
Les structures préfabriquées en béton sont des éléments de construction (murs, poutres, colonnes, dalles, etc.) fabriqués dans des conditions d'usine contrôlées avant d'être transportés et assemblés sur site. Le résultat est une méthode de construction qui surpasse systématiquement le béton coulé sur place traditionnel en termes de rapidité, de qualité et de prévisibilité des coûts. Plus de 60 % des projets d'infrastructure à grande échelle en Europe et en Amérique du Nord spécifient désormais le béton préfabriqué comme système structurel principal. , et ce chiffre continue d’augmenter à mesure que les délais des projets se raccourcissent et que les coûts de main-d’œuvre augmentent.
La raison pour laquelle les structures préfabriquées en béton sont devenues l'épine dorsale des entrepôts, des parkings, des ponts, des stades et des immeubles résidentiels à plusieurs étages est simple : lorsque le béton durcit dans une usine sous des contrôles précis de température et d'humidité, sa résistance à la compression atteint régulièrement 5 000 à 8 000 psi — bien au-dessus des 3 000 à 4 000 psi typiques du béton coulé sur place. Chaque élément qui maintient ces composants en place, chaque plaque d'encastrement, boulon d'ancrage, insert de boucle et dispositif de levage, relève de la vaste catégorie des accessoires en béton préfabriqué, et le choix des bons accessoires est tout aussi essentiel que la conception du mélange elle-même.
À retenir : produit en usine = tolérances plus strictes, calendriers plus rapides, structure finale plus solide.
Comment sont fabriquées les structures en béton préfabriqué
La production de structures préfabriquées en béton suit une séquence disciplinée qui élimine la plupart des variables qui affectent le béton coulé sur place. Comprendre chaque étape explique pourquoi la méthode produit des résultats aussi cohérents et pourquoi la sélection des accessoires en béton préfabriqué au stade de la conception – et non pendant la construction – n'est pas négociable.
Étape 1 — Préparation du coffrage et mise en place des renforts
Les formes en acier, souvent usinées avec des tolérances de ± 1/16 de pouce, sont nettoyées, huilées et assemblées. Les cages d'armature en acier sont préfabriquées et placées à l'intérieur. A ce stade, tout est intégré accessoires en béton préfabriqué — les ancres de levage, les inserts de connexion, les manchons de conduits électriques et les plaques de soudure structurelles — sont positionnés et fixés avant de couler le béton. Tout élément devant figurer dans l'élément fini doit être placé maintenant ; son ajout ultérieur nécessite un carottage ou une découpe, ce qui endommage l'intégrité structurelle.
Étape 2 — Dosage et mise en place du béton
Les conceptions de mélanges de béton pour les usines de préfabrication utilisent généralement un rapport eau/ciment de 0,35 à 0,45 – considérablement inférieur à celui des mélanges sur site – pour obtenir une résistance initiale élevée. Les vibrations internes consolident le béton autour de la cage d'armature et des accessoires intégrés. Certaines usines utilisent des tables de vibration externes pour les panneaux architecturaux minces afin d'éliminer les vides de surface sans vibrateurs internes qui pourraient déplacer le béton de couverture mince.
Étape 3 — Guérison
Les usines de préfabrication utilisent un durcissement à la vapeur, un durcissement thermique ou des couvertures de rétention d'humidité accélérée pour atteindre 70 % de la résistance nominale en 18 à 24 heures . Ce gain de résistance rapide est ce qui permet aux éléments d'être retirés des coffrages et empilés dans la cour en un seul quart de production – un cycle impossible avec le béton coulé sur place qui prend 28 jours pour atteindre sa pleine résistance nominale dans des conditions ambiantes.
Étape 4 — Contrôle de la qualité, finition et stockage dans la cour
Avant qu'un élément ne quitte le lit de coulée, des contrôles dimensionnels, des inspections de surface et des audits du matériel confirment que chaque accessoire en béton préfabriqué est présent, correctement positionné et en bon état. Les éléments sont ensuite stockés sur du bois de calage dans la cour, organisés par séquence de livraison, en attendant la fenêtre de transport et de montage.
Principaux types d'éléments préfabriqués en béton et leurs applications
Les structures en béton préfabriqué englobent une large famille de types d’éléments, chacun étant conçu pour un rôle structurel spécifique. Vous trouverez ci-dessous un aperçu des catégories les plus courantes, des bâtiments et des infrastructures qu'elles desservent, ainsi que des portées ou des charges nominales typiques impliquées.
Dalles à double té
Utilisé pour les structures de stationnement et les sols d'entrepôts. Portées standards de 40 à 80 pieds avec des profondeurs de 24 à 34 pouces. Capacité de charge généralement de 40 à 100 psf de charge superposée.
Planches creuses
Le cheval de bataille des systèmes de plancher résidentiels et de bureaux. Largeurs standards de 4 et 8 pieds, profondeurs de 6 à 16 pouces, portées de 20 à 50 pieds. Les vides réduisent la charge morte tout en préservant la profondeur structurelle.
Colonnes et poutres préfabriquées
Colonnes rectangulaires et en forme de L de 12×12 à 24×24 pouces. Les poutres en T inversé, les poutres rectangulaires et les poutres d'allège forment le cadre de moment ou le système gravitaire simplement soutenu.
Panneaux muraux préfabriqués
Panneaux sandwich et architecturaux solides et isolés de 5 à 12 pouces d'épaisseur. Utilisé comme mur de cisaillement porteur ou revêtement non structurel. Atteint des valeurs R de 20 à 30 avec des âmes isolantes en mousse.
Poutres de pont
Poutres en I AASHTO et poutres en T à bulbes pour ponts routiers. S'étend de 60 à 160 pieds. Des mélanges de béton haute performance de 8 000 à 12 000 psi sont standard pour les applications de ponts à longue portée.
Escaliers et paliers préfabriqués
Vols d'escalier complets moulés en unités simples avec paliers intégrés. Élimine les coffrages complexes et réduit l'installation des escaliers de plusieurs jours à quelques heures en utilisant simplement une grue et des accessoires en béton préfabriqué pour la connexion.
Accessoires en béton préfabriqué : la quincaillerie qui rend les structures possibles
Quelle que soit la précision avec laquelle un élément en béton est conçu et coulé, ce sont les accessoires en béton préfabriqué qui y sont intégrés qui déterminent la manière dont cet élément peut être soulevé, transporté, connecté et intégré dans une structure complète. Les accessoires en béton préfabriqué couvrent une large gamme de types de matériel, et chaque catégorie comporte des charges nominales, des exigences d'installation et des considérations de compatibilité spécifiques.
| Catégorie d'accessoires | Fonction | Charge de travail typique | Matériel |
|---|---|---|---|
| Ancrages de levage (virole, boucle, bobine) | Levage temporaire pendant le décapage et le montage | 1 à 60 tonnes par ancre | Fonte ductile, acier forgé |

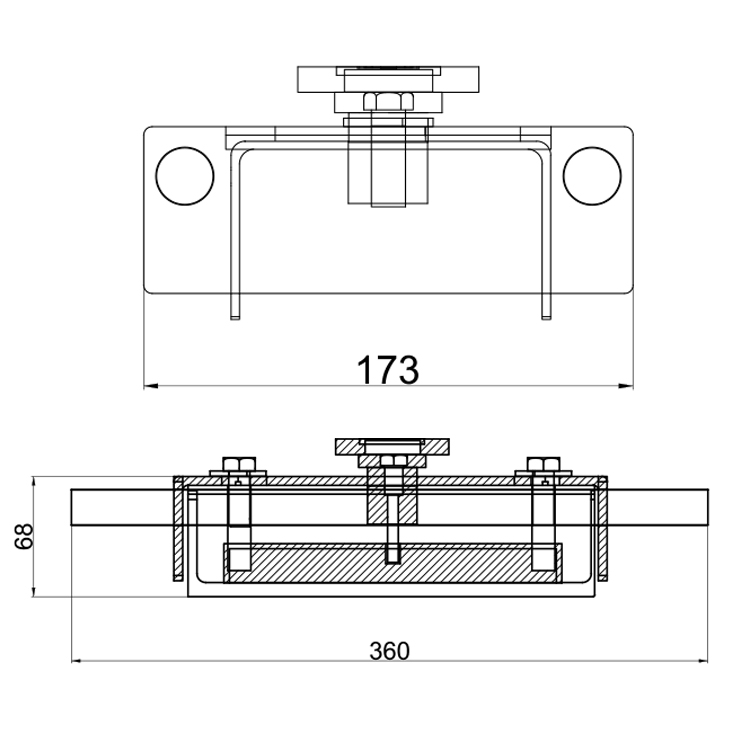

| Plaques d'encastrement et plaques de soudure | Connexions structurelles permanentes entre les éléments | 10 à 200 kips par assiette | Acier A36 / A572, galvanisé à chaud ou inoxydable |
| Tiges de bobine et boulons de bobine | Connexions réglables sur site, fixation de bardage | 5 à 30 kips par canne | Acier zingué ou inox |
| Coussinets de roulement | Transfert de charge et absorption des tolérances au niveau des sièges de roulement | Contrainte de compression 800 à 1 500 psi | Néoprène, PEHD, élastomère renforcé de fibres |
| Inserts à boucle et inserts à cône évasé | Points d'ancrage pour fixations secondaires, quincaillerie de façade | 500 livres à 5 tonnes | Fonte malléable, fil d'acier |
| Torons de précontrainte et matériel de post-tension | Pré-compression du béton pour contrecarrer les contraintes de flexion | Toron de 270 ksi, vériné à 70-75 % de l'UTS | Brin à faible relaxation grade 270 |
Ancres de levage : facteurs de dimensionnement et de sécurité
Les ancres de levage font partie des accessoires pour béton préfabriqué les plus scrutés, car une défaillance lors du décapage ou du montage est immédiatement catastrophique. La limite de charge d'utilisation (WLL) de toute ancre de levage doit tenir compte du facteur d'impact dynamique lors du prélèvement par la grue - généralement un facteur de sécurité minimum de 4:1 appliqué aux modes d’éclatement du béton et de rupture en traction de l’acier. Pour un panneau mural préfabriqué de 20 tonnes, cela signifie que le système d'ancrage doit être conçu pour une charge d'épreuve minimale de 80 tonnes, et pas seulement pour le poids statique du panneau. L'angle de gréement réduit également la capacité : un angle d'élingue de 60 degrés par rapport à la verticale réduit la charge admissible par jambe à environ 87 % de la capacité verticale nominale, tandis qu'un angle de 30 degrés la fait chuter à 50 %.
Plaques d'encastrement : philosophie de connexion dans les cadres préfabriqués
Les connexions structurelles entre les éléments préfabriqués en béton reposent presque entièrement sur des plaques d'encastrement soudées à des ancrages de barres d'armature ou à des goujons Nelson. La conception de ces plaques suit les directives AISC et PCI, avec une attention particulière à l'action de levier dans les connexions en tension et au cisaillement-frottement au niveau des plans d'interface. Un assemblage de plaques de soudure correctement conçu dans une structure de stationnement préfabriquée peut transférer 150 kips de cisaillement à travers un joint poutre-colonne. avec une plaque aussi petite que 8×8 pouces – à condition que la pile de cales, la poche de coulis et la soudure sur site soient exécutées conformément aux spécifications. La galvanisation de ces plaques selon la norme ASTM A123 (minimum 3,9 oz/pi²) ajoute une durée de vie mesurable à la corrosion dans les environnements exposés ou marins.
Coussinets de roulement : tolérances et performances à long terme
Chaque poutre préfabriquée, chaque té double et chaque planche creuse repose sur un support d'appui qui transfère simultanément la charge verticale et s'adapte aux mouvements thermiques et de retrait qui se produisent au cours de la durée de vie de la structure. Les coussinets en néoprène d'une dureté au duromètre de 50 à 60 sont le choix le plus courant, avec des dimensions standard de 4 × 6 pouces à 8 × 12 pouces et des épaisseurs de 3/8 à 3/4 de pouce. Les tableaux du PCI Design Handbook montrent qu'un coussinet en néoprène de 6 × 9 pouces et 1/2 pouce peut accueillir jusqu'à 0,5 pouce de mouvement horizontal tout en conservant une rigidité en compression adéquate. Les coussinets en PEHD sont de plus en plus spécifiés pour les applications de ponts où un faible frottement est nécessaire pour permettre la dilatation thermique sans accumulation de forces de retenue dans la superstructure.
Connexions structurelles dans les structures en béton préfabriqué
Le système de connexion est l’endroit où les structures en béton préfabriqué fonctionnent ou échouent. Contrairement aux cadres en acier, où les assemblages sont réalisés avec des boulons et des soudures à l'air libre, les assemblages en béton préfabriqué impliquent souvent des espaces confinés, des poches de coulis et du matériel intégré qui ne peuvent pas être inspectés après l'injection. Obtenir une bonne connexion du premier coup n’est donc pas négociable.
Trois grandes philosophies régissent la conception des assemblages préfabriqués :
- Systèmes gravitaires simplement supportés — les poutres reposent sur des corbeaux ou des cornières, transférant uniquement la charge verticale. Simple, rapide à monter et tolérant les tassements différentiels. Utilisé dans la grande majorité des bâtiments industriels à un étage et des structures de stationnement.
- Cadres résistants aux moments — les assemblages poteau-à-poteau et poutre-poteau sont rendus résistants au moment grâce à une post-tension, des coupleurs de barres d'armature injectés ou des assemblages de plaques soudées. Permet d'obtenir un contrôle de la dérive latérale comparable aux cadres coulés sur place pour la résistance sismique et au vent.
- Systèmes hybrides — charges gravitaires supportées par un simple appui, charges latérales supportées par un mur de cisaillement séparé ou un noyau de cadre de moment. L’approche la plus courante pour les bâtiments préfabriqués résidentiels et à usage mixte de taille moyenne de 5 à 15 étages.
La qualité des joints injectés dépend en grande partie du choix et de la mise en place des accessoires en béton préfabriqué. Un coupleur à manchon coulis – utilisé pour raccorder deux longueurs de barres d'armature à travers un joint – doit être aligné à ± 1/8 de pouce près pour que la barre entre proprement pendant le montage. Tout désalignement découvert sur site nécessite généralement des mesures correctives coûteuses impliquant des ancrages mécaniques ou une injection d'époxy, qui réduisent toutes deux la ductilité de la connexion par rapport à l'intention de conception initiale.
±1/8" Tolérance maximale de désalignement du coupleur
4:1 Facteur de sécurité minimum de l’ancre de levage
28 jours Site pour cure vs 18 à 24 heures de préfabrication
8 000 livres par pouce carré Résistance à la compression typique des préfabriqués HPC
Avantages du calendrier : comment les structures en béton préfabriqué compriment les délais du projet
L’argument le plus convaincant en faveur des structures préfabriquées en béton dans les projets commerciaux et d’infrastructure est la compression des délais. La fabrication des éléments se déroule parallèlement à la préparation du site : pendant que les fondations sont excavées et coulées, l'usine de préfabrication produit simultanément la charpente. Ce chevauchement permet généralement d'économiser 4 à 8 semaines sur un projet de taille moyenne par rapport à un programme de coulée sur place séquentiel.
Semaines 1 à 4 : Approbation de la conception et des dessins d'atelier
L'ingénieur de dossier et l'ingénieur de dossier en préfabrication collaborent sur les détails de connexion, les emplacements d'intégration et les calendriers d'accessoires en béton préfabriqué. Chaque accessoire est dessiné, dimensionné et spécifié dans les dessins d'atelier avant qu'une seule forme ne soit assemblée.
Semaines 5 à 12 : Production végétale
Production complète. Une usine de préfabrication de taille moyenne coulant entre 500 et 800 mètres cubes par semaine peut produire la charpente d'un entrepôt de 200 000 pieds carrés en 6 à 8 semaines. Les éléments sont numérotés en série et séquencés pour la livraison.
Semaines 8 à 14 : Fondations du site (parallèle)
Pendant que la production de l'usine est en cours, l'équipe du site coule les semelles, les poutres de sol et les piliers de colonnes. Les modèles de boulons d'ancrage dérivés des dessins d'atelier préfabriqués garantissent que les plaques de base des colonnes et les connexions à emboîtement s'aligneront lorsque les éléments arriveront.
Semaines 13 à 18 : Érection
Une équipe de montage bien organisée, dotée d'une grue sur chenilles de 150 tonnes, peut poser 20 à 40 éléments majeurs par jour. Une structure de stationnement de cinq étages et 1 200 places peut être structurellement achevée en 10 à 14 jours ouvrables du temps de grue – une vitesse impossible à atteindre avec les méthodes de coulée sur place.
Semaines 18 à 22 : Jointoiement, soudage et finition
Les équipes de terrain effectuent les connexions injectées, les soudures sur site au niveau des plaques d'encastrement, les produits d'étanchéité pour joints et toute finition architecturale. La structure est entièrement fermée et étanche aux intempéries bien plus tôt qu'une construction équivalente coulée sur place.
Structures en béton préfabriqué et coulées sur place : une comparaison directe
Le choix entre le béton préfabriqué et coulé sur place n'est jamais simple, mais la comparaison suivante couvre les dimensions les plus importantes pour les propriétaires, les entrepreneurs et les ingénieurs en structure qui prennent cette décision.
| Dimensions | Béton préfabriqué | Béton coulé sur place |
|---|---|---|
| Résistance à la compression | 5 000 à 12 000 psi typique | 3 000 à 5 000 psi typique |
| Dimensionsal Tolerance | ±1/8 à ±1/4 pouce | ±1/4 à ±3/4 pouces |
| Calendrier (charpente structurelle, entrepôt de 200 000 pieds carrés) | 10 à 14 jours d'érection | 8 à 14 semaines de formage/coulage |
| Dépendance aux conditions météorologiques | Faible — durcissement effectué en usine | Élevé : le temps froid et chaud nécessite une protection |
| Flexibilité de conception | Géométrie répétitive optimale ; formes personnalisées possibles à prix premium | Grande flexibilité pour les géométries complexes, courbes ou irrégulières |
| Main d'œuvre sur le chantier | Faible – principalement les équipes de grue et de connexion | Élevé — formage, placement, finition, décapage |
| Contrôle qualité | Certification d'usine PCI, tests de contrôle qualité quotidiens | Dépend des conditions sur le terrain et de la présence de l'inspecteur |
Béton préfabriqué précontraint : comment fonctionnent la pré-tension et la post-tension
La combinaison de la précontrainte et du béton préfabriqué est l’un des outils les plus puissants en ingénierie des structures. En précomprimant le béton avant que les charges de service ne soient appliquées, les ingénieurs peuvent éliminer efficacement les fissures de traction – le principal mode de détérioration du béton – et réaliser des portées qui seraient structurellement impossibles ou économiquement peu pratiques avec des sections renforcées de manière conventionnelle.
Précontrainte : l'approche standard du préfabrication
Dans le béton préfabriqué précontraint, des torons en acier à haute résistance sont tendus entre les culées aux extrémités du lit de coulée avant la mise en place du béton. Les torons – généralement de grade 270 à faible relaxation, de 0,5 ou 0,6 pouce de diamètre – sont vérinés pour environ 70 % de la résistance à la traction ultime, soit environ 189 000 psi . Du béton est ensuite placé autour des torons tendus. Lorsque le béton atteint une résistance adéquate, les torons sont libérés et la pré-compression est transférée dans l'élément par liaison. C'est la méthode utilisée pour fabriquer des planches alvéolées, des tés doubles, des poutres de pont et des panneaux muraux précontraints dans pratiquement toutes les usines de préfabrication du monde.
Post-tension dans les éléments préfabriqués

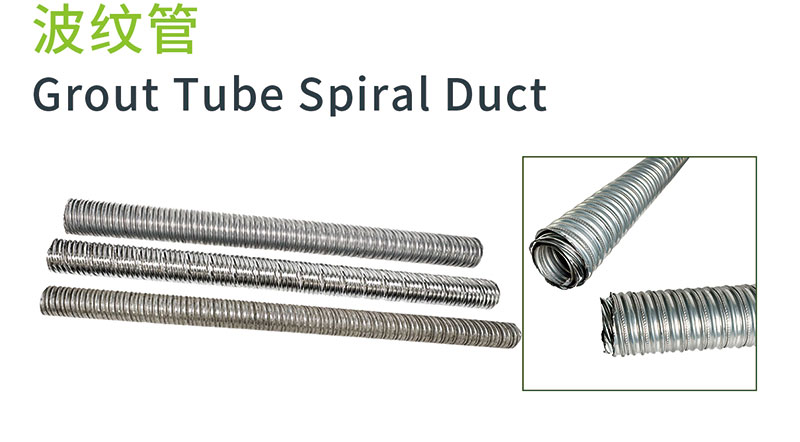

Le matériel de post-tension — conduits, ancrages, coupleurs et plaques de trompette — représente une catégorie spécialisée d'accessoires en béton préfabriqué utilisé lorsque la précontrainte doit être appliquée après que l'élément a été érigé ou lorsque des éléments de plusieurs segments préfabriqués doivent être assemblés en une unité structurelle continue. La construction de ponts segmentaires, par exemple, utilise des segments préfabriqués généralement de 8 à 12 pieds de long qui sont assemblés puis post-tendus en poutres continues de 200 à 400 pieds. Chaque câble de post-tension peut supporter une force de précontrainte de 300 à 1 500 kips en fonction du nombre de brins et de la géométrie.
Pertes de précontrainte à long terme
Les ingénieurs doivent tenir compte des pertes de précontrainte lors du dimensionnement des torons et de la spécification de la charge de levage initiale. Les principales sources de pertes sur la durée de vie d'un élément précontraint sont :
- Raccourcissement élastique — perte immédiate au relâchement du toron, typiquement 6 à 8 % de la précontrainte initiale pour les éléments précontraints
- Fluage — déformation dépendant du temps sous charge soutenue, représentant 5 à 12 % de la précontrainte effective sur une durée de vie de 50 ans
- Retrait — réduction volumétrique au fur et à mesure du séchage du béton, contribuant à 4 à 8 % de perte supplémentaire
- Détente en acier — perte progressive de la contrainte du toron à déformation constante, environ 2 % pour les torons à faible relaxation sur 50 ans
Les pertes totales à long terme varient généralement de 15 à 25 % de la force de levage initiale. Cela signifie qu'un toron soulevé à 33 000 lb doit être conçu pour supporter une précontrainte efficace de 25 000 à 28 000 lb tout au long de sa durée de vie — et la conception de la section doit tenir compte de la précompression réduite lors du calcul des moments de fissuration et des flèches.
Conception sismique de structures préfabriquées en béton
Le comportement des structures préfabriquées en béton sous charges sismiques a été étudié de manière intensive depuis le tremblement de terre de San Fernando en 1971 et le tremblement de terre de Northridge en 1994 qui ont révélé des faiblesses dans les premières structures de stationnement préfabriquées. La communauté des ingénieurs a réagi avec des avancées majeures dans la conception des connexions, les détails des diaphragmes et les programmes d’essais sismiques – notamment le programme de recherche PRESSS (PREcast Seismic Structural Systems) qui s’est déroulé de 1991 à 2001.
Le programme PRESSS a démontré que les systèmes préfabriqués correctement détaillés peuvent égaler ou dépasser la ductilité des cadres en béton coulés sur place. Le système de mur jointé développé dans PRESSS utilisait une post-tension non liée à travers des panneaux de mur de cisaillement préfabriqués pour fournir comportement d'autocentrage — le bâtiment bascule à l'interface mur-fondation sous l'effet d'une charge sismique mais revient à l'aplomb lorsque le séisme s'arrête, avec une dérive résiduelle minimale. Une structure préfabriquée complète de cinq étages a été testée à 60 % de sa pleine échelle au laboratoire de structures de l'UC San Diego et a démontré des dérives résiduelles inférieures à 0,1 % après des tests aux mouvements sismiques au niveau de conception.
Les dispositions actuelles de l'ASCE 7 et de l'ACI 318 autorisent les structures en béton préfabriqué dans la catégorie de conception sismique D (sismique élevée), à condition que les connexions et les diaphragmes soient détaillés pour se conformer à l'ossature de moment spéciale préfabriquée ductile ou aux systèmes de murs de cisaillement spéciaux préfabriqués. Les principales exigences comprennent :
- Les manchons jointoyés doivent démontrer une limite d'élasticité de 125 % de la barre lors d'essais de traction avant d'être utilisés dans la construction.
- Les connexions de membrane préfabriquées doivent être conçues à l'aide de la méthode de conception sismique du diaphragme (DSDM) avec des facteurs d'amplification de force de 1,0 à 1,5 en fonction de la classification du diaphragme.
- Les connexions de membrures et de collecteurs le long des bords du diaphragme supportent des forces de diaphragme amplifiées qui régissent fréquemment le dimensionnement des accessoires en béton préfabriqué au niveau des joints panneau à panneau.
- Tous les accessoires en béton préfabriqué du système de résistance aux forces sismiques doivent être conçus pour les résistances des matériaux attendues et le facteur de surrésistance oméga-zéro spécifié dans le tableau 12.2-1 de l'ASCE 7.
Erreurs courantes dans la spécification des accessoires en béton préfabriqué et comment les éviter
Les ingénieurs et entrepreneurs expérimentés en matière de préfabrication identifient systématiquement les mêmes catégories d'erreurs sur les projets qui entraînent des problèmes sur le terrain, des coûts de réparation ou des retards dans le calendrier. La plupart d’entre eux remontent aux spécifications des accessoires et aux décisions de coordination prises lors de la conception, bien avant que le béton ne soit coulé.
01
Spécification des accessoires sans vérifier l'enrobage du béton

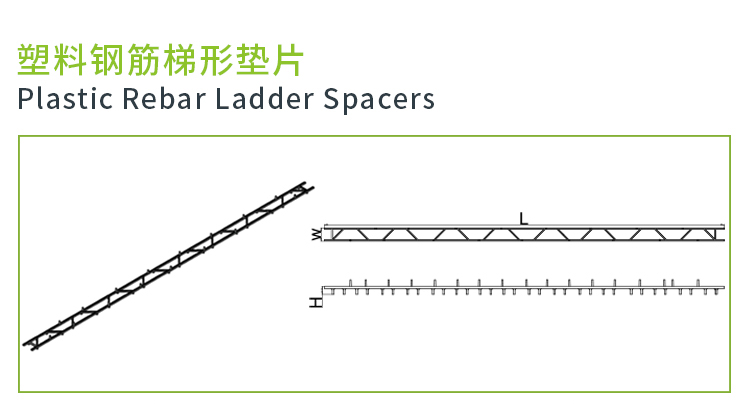

Une erreur courante consiste à spécifier une ancre de levage qui, à la profondeur d'encastrement requise, entre en conflit avec la cage d'armature ou le conduit de post-tension. La couverture minimale en béton sur tout accessoire en béton préfabriqué doit être maintenue au minimum spécifié - généralement 1 pouce pour les surfaces formées exposées à l'intérieur et jusqu'à 2 pouces dans les environnements corrosifs ou marins. Vérifiez les dimensions des accessoires par rapport à la disposition des barres d'armature dans le BIM 3D avant de publier des dessins d'atelier pour approbation.
02
Utilisation de matériel incompatible provenant de différents fournisseurs
Les systèmes de levage – ancre et embrayage de levage – sont conçus par paires appariées. L'utilisation d'un embrayage du fournisseur A avec une ancre du fournisseur B annule la capacité de charge des deux composants. Chaque spécification d'accessoires en béton préfabriqué doit exiger que les systèmes de levage soient des ensembles assortis provenant d'un seul fabricant. , avec la documentation de test de charge fournie pour l'enregistrement du projet.
03
Omettre la protection contre la corrosion dans les spécifications du projet
Les plaques d'encastrement et les plaques à souder spécifiées comme acier ordinaire A36 se corroderont rapidement dans toute application exposée ou extérieure. La galvanisation à chaud selon ASTM A123 ajoute 30 à 50 ans de durée de vie contre la corrosion en exposition extérieure typique. Dans les zones marines éclaboussées, spécifiez la quincaillerie en acier inoxydable de type 316 ou à revêtement époxy avec un processus d'assurance qualité documenté pour la continuité du revêtement.
04
Ne pas coordonner les manchons utilitaires avec les éléments structurels
Les conduits électriques, les manchons de plomberie et les pénétrations mécaniques intégrés comme accessoires en béton préfabriqué doivent être coordonnés avec l'ingénieur en structure avant l'approbation des dessins d'atelier. Une ouverture de 6 pouces à travers l'âme d'un té double précontraint doit être analysée pour déterminer la réduction du cisaillement ; une pénétration non coordonnée découverte après la coulée des éléments nécessite généralement des sangles de renfort externes coûteuses ou le remplacement des éléments.
05
Ignorer une vérification de montage à sec
Sur les structures préfabriquées complexes, en particulier celles dont les assemblages de moments nécessitent des plaques d'encastrement soudées sur site, un examen à sec de la disposition des accessoires par rapport au modèle structurel détecte les conflits d'alignement avant le début du montage. Découvrir un désalignement de 1 pouce entre deux plaques de soudure au sol coûte quelques minutes ; le découvrir à 50 pieds dans les airs coûte des jours et des dépenses de retouche importantes.
06
Ne pas tenir compte de la résistance au dénudage lors de la sélection des ancrages
Les ancrages de levage doivent être évalués par rapport à la résistance du béton au moment du décapage, et non à la résistance de conception à 28 jours. Si un élément est décapé après 16 heures, la résistance du béton peut être seulement de 2 500 à 3 000 psi. Les tableaux de capacité d’ancrage doivent être saisis à la résistance réelle au dévêtissement et la capacité de rupture du béton réduite en conséquence. De nombreuses défaillances d'ancrage de levage se produisent précisément parce que la capacité d'ancrage spécifiée a été calculée à 5 000 psi alors que l'élément a été décapé au bout de 18 heures avec du béton à seulement 2 200 psi.
Durabilité dans les structures en béton préfabriqué
Le profil de durabilité des structures préfabriquées en béton s’est considérablement amélioré au cours des deux dernières décennies, sous l’effet à la fois de la pression réglementaire et d’une véritable innovation dans les matériaux et les méthodes de production.
Matériaux cimentaires supplémentaires (SCM)
Les cendres volantes, le ciment de laitier et la fumée de silice – collectivement appelés matériaux cimentaires supplémentaires – peuvent remplacer 20 à 50 % du ciment Portland dans les mélanges de béton préfabriqué sans compromettre la résistance ou la durabilité. Étant donné que la production de ciment représente environ 8 % des émissions mondiales de CO₂, un mélange préfabriqué avec 35 % de remplacement de laitier réduit le carbone intrinsèque du béton d'environ 25 à 30 % par rapport à une base de référence composée à 100 % de ciment Portland, tout en améliorant également la durabilité à long terme grâce à une perméabilité réduite.
Réduction des déchets de matériaux
La production en usine d'éléments préfabriqués génère des taux de déchets de béton inférieurs à 2 % du volume total du lot, contre 8 à 12 % de déchets sur les projets typiques coulés sur site où les commandes excessives et les déversements sont courants. La réutilisation des coffrages en acier — un seul coffrage préfabriqué peut produire de 300 à 1 000 éléments identiques au cours de sa durée de vie — élimine les déchets de bois associés aux systèmes de coffrage coulés sur place.
Masse thermique et performance énergétique
Les panneaux muraux en béton préfabriqué, en particulier les panneaux sandwich isolés, fournissent une masse thermique importante qui atténue les variations de température diurnes à l'intérieur des bâtiments. Un panneau sandwich préfabriqué isolé de 6 pouces avec un noyau EPS continu de 2 pouces permet d'obtenir environ R-13 au centre du panneau — compétitif par rapport à un mur à colombages en acier — tout en offrant les fonctions structurelles et de résistance au feu qu'un mur à colombages ne peut égaler sans systèmes supplémentaires.
Considérations relatives à la fin de vie
Les éléments préfabriqués en béton peuvent être déconstruits plutôt que démolis lorsque les structures sont finalement démantelées, car les connexions boulonnées et soudées discrètes utilisées dans les cadres préfabriqués – y compris tous les accessoires en béton préfabriqué qui forment ces connexions – peuvent être déboulonnées ou oxycoupées. Les éléments préfabriqués récupérés ont été réutilisés dans des structures secondaires telles que des murs de soutènement, des écrans antibruit et des installations de construction temporaires. Lorsque le concassage est inévitable, les granulats de béton recyclés issus de la démolition de préfabriqués sont propres, de qualité constante et conviennent à la base des routes, aux granulats de drainage et au remblai structurel.
Assurance qualité pour les structures et accessoires en béton préfabriqué
L'environnement de contrôle qualité dans une usine de préfabrication certifiée PCI est nettement plus rigoureux que ce qui est réalisable sur la plupart des chantiers de construction. Comprendre ce qui se passe lors du contrôle qualité de l'usine aide les propriétaires, les ingénieurs et les entrepreneurs à définir des attentes appropriées quant à ce que l'usine peut et ne peut pas garantir – et sur les domaines dans lesquels le contrôle qualité sur le terrain doit prendre le relais.
CQ en usine : ce qui est vérifié à chaque étape
- Matériaux entrants — Le ciment, les granulats, les adjuvants et les accessoires en béton préfabriqué nécessitent tous une inspection à l'arrivée et un examen de certification de l'usine. Les ancres de levage de chaque lot sont généralement testées à 150 % de la charge de travail nominale avant acceptation.
- Configuration du formulaire — Vérification dimensionnelle de la géométrie du coffrage et du placement des accessoires avant le gâchage du béton. Les écarts supérieurs aux valeurs du tableau de tolérance PCI pour ce type d'élément doivent être corrigés avant de procéder au coulage.
- Béton frais — L'affaissement, la teneur en air, le poids unitaire et la température sont testés au point de déchargement pour chaque lot de béton. Des échantillons de cylindres sont coulés pour des tests de résistance à la compression sur 1 jour, 7 jours et 28 jours.
- Éléments finis — Tous les accessoires en béton préfabriqué sont repérés et mesurés après décapage. Les défauts de finition de surface sont documentés, réparés selon une procédure de réparation approuvée et réinspectés avant que l'élément ne soit remis au chantier.
Inspection par un tiers pendant le montage
L'inspection sur site du montage de pièces préfabriquées se concentre sur quatre éléments principaux : la préparation du siège d'appui et le placement des coussinets d'appui, l'application de coulis et de coulis sans retrait dans les poches de connexion, les soudures sur site au niveau des connexions des plaques d'encastrement et l'installation du mastic d'étanchéité pour joints. L'inspection des soudures sur site nécessite un CWI (Certified Welding Inspector) et une inspection visuelle ainsi que des tests par ultrasons pour les soudures à pénétration totale. dans les connexions structurelles primaires. Le placement des coussinets d'appui est souvent sous-inspecté et sous-spécifié sur les projets à faible offre ; un coussin d'appui mal aligné ou manquant peut provoquer un écrasement local du rebord en béton quelques jours après l'application de la charge.
