GUIDE SUR LE BÉTON PRÉFABRIQUÉ
Les dalles de béton préfabriquées à âme creuse sont des panneaux de plancher et de toit moulés en usine avec des vides longitudinaux continus traversant leur profondeur, réduisant généralement le poids du panneau de 30 à 50 pour cent par rapport aux dalles pleines de même épaisseur tout en conservant une résistance à la flexion comparable. Ces panneaux sont précontraints avec des torons en acier à haute résistance lors de la fabrication, durcis dans des conditions contrôlées et expédiés prêts à être installés, permettant aux structures d'atteindre des portées dégagées. 6 à 18 mètres sans supports intermédiaires. Pour les constructeurs évaluant les systèmes de revêtement de sol pour les entrepôts, les structures de stationnement, les tours résidentielles ou les bâtiments commerciaux, les dalles alvéolées offrent une combinaison de rapidité, d'efficacité structurelle et de contrôle des coûts que le béton coulé sur place offre rarement.
Qu'est-ce qui différencie les dalles creuses des panneaux préfabriqués solides
La caractéristique déterminante d’une dalle alvéolée est la série de vides circulaires, ovales ou en forme de larme qui s’étendent sur toute la longueur du panneau. Ces noyaux sont formés lors de l'extrusion ou du moulage par coffrage glissant à l'aide de formeurs à noyau creux qui sont retirés au fur et à mesure que le béton prend, laissant derrière eux des canaux continus. Un panneau à âme creuse standard de 200 mm d'épaisseur peut contenir cinq à sept âmes, chacune d'environ 150 mm de diamètre, éliminant un volume important de béton qui autrement ajouterait du poids mort sans contribuer de manière significative à la capacité de flexion.
Étant donné que les noyaux sont positionnés dans la région de l'axe neutre du panneau, là où le béton contribue le moins à la résistance à la flexion, le retrait de ce matériau a un impact minimal sur les performances structurelles. Les torons de précontrainte, généralement des torons à sept fils d'un diamètre de 9,5 mm à 15,2 mm, sont placés dans les semelles inférieures, là où les forces de tension sont les plus élevées pendant le chargement de service. Cette combinaison de section transversale vide et d'acier de précontrainte stratégiquement placé permet aux dalles alvéolées de couvrir de longues distances tout en utilisant moins de matériau qu'une dalle pleine équivalente.
| Épaisseur de la dalle | Poids à noyau creux | Poids de la dalle solide | Réduction de poids |
|---|---|---|---|
| 150mm | 220kg/m² | 360kg/m² | 39 pour cent |
| 200mm | 280 kg/m² | 480kg/m² | 42 pour cent |
| 300mm | 380kg/m² | 720kg/m² | 47 pour cent |
| 400 mm | 490kg/m² | 960kg/m² | 49 pour cent |
Processus de fabrication du lit de coulée au panneau fini
Les dalles alvéolées sont produites sur de longs lits de coulée, souvent de 100 à 150 mètres de longueur, en utilisant soit des méthodes d'extrusion par coulée à sec, soit par des méthodes de formage par glissement par coulée humide. Lors de l'extrusion, une machine se déplace le long du lit et dépose du béton à très faible affaissement autour des tubes de formation de noyau tout en le compactant par vibration et action de vis sans fin. Le formage en barbotine utilise un mélange légèrement plus humide et des noyaux gonflables ou rigides qui sont extraits au fur et à mesure de l'avancement de la machine. Les deux méthodes produisent des panneaux continus qui sont ensuite coupés aux longueurs requises à l'aide de scies diamantées une fois que le béton atteint une résistance suffisante.
Séquence de précontrainte et de tension
Avant la mise en place du béton, les torons de précontrainte sont enfilés sur toute la longueur du lit de coulée et tendus à l'aide de vérins hydrauliques à des forces comprises généralement entre 100 et 200 kilonewtons par toron en fonction de la taille des torons et des exigences de conception. Les torons restent sous tension pendant que le béton est coulé et durci. Une fois que le béton atteint une résistance au décollement d'environ 28 à 35 MPa , généralement dans les 12 à 18 heures lorsque le durcissement à la vapeur est utilisé, les brins sont coupés ou libérés. Cela transfère la force de tension dans le béton, créant une contrainte de compression interne qui contrecarre les contraintes de traction générées par les charges de service.
Opérations de durcissement et de découpe
Les chambres de durcissement à la vapeur ou les couvercles chauffants accélèrent le gain de résistance afin que les lits de coulée puissent être réutilisés quotidiennement. Après la libération des torons, les panneaux sont coupés aux longueurs et largeurs spécifiées, avec des encoches, des trous et des chanfreins ajoutés à ce stade, soit par découpe à la scie, soit en insérant des blocages avant la coulée. Les contrôles de qualité à ce stade comprennent la mesure de la cambrure, l'inspection de l'état de surface et la vérification dimensionnelle par rapport aux dessins du projet avant que les panneaux ne soient transférés vers la cour de stockage pour le chargement.
Données de référence sur la portée et la capacité de charge
La capacité de portée est le facteur de sélection le plus important pour les dalles alvéolées et elle dépend de la profondeur de la dalle, de la configuration des torons, de la résistance du béton et de la charge appliquée. Les chiffres suivants représentent les capacités couramment publiées pour les sections alvéolées standard utilisées dans les applications de plancher avec des charges superposées dans la plage typique des bureaux et des habitations.
| Profondeur de la dalle | Nombre de brins | Portée maximale | Utilisation typique |
|---|---|---|---|
| 150mm | 4 brins | 6,5 m | Sols résidentiels |
| 200mm | 6 brins | 8,8 m | Sols de bureaux |
| 250mm | 8 brins | 11,2 m | Surfaces de vente au détail et de stationnement |
| 320mm | 10 brins | 14,6 m | Toitures d'entrepôts à longue portée |
| 400 mm | 12 brins | 18,0 m | Structures industrielles |
Ces chiffres doivent être considérés comme des points de référence de départ, car les valeurs de portée réelles dépendent de la géométrie spécifique de la section du fabricant, de la résistance à la compression du béton utilisée (généralement 40 à 50 MPa pour la production de noyaux creux) et des limites de flèche requises pour l'application. De nombreux fabricants publient des tableaux de portées de charge détaillés qui tiennent compte séparément des combinaisons de charges mortes et de surcharges superposées, et les concepteurs de structures vérifient généralement la flèche dans des conditions de service en plus de vérifier la capacité de moment ultime.
Séquence d'installation sur site
Les panneaux à âme creuse arrivent sur site déjà durcis et prêts à être placés, ce qui est l'une des principales raisons pour lesquelles les projets choisissent ce système plutôt que les alternatives coulées sur place. Une équipe de montage typique peut placer entre 300 et 500 mètres carrés de revêtement de sol par jour en fonction de la capacité de la grue, de la taille des panneaux et des conditions d'accès au site.
- Vérifiez que les surfaces d'appui sont de niveau et à la bonne élévation, en calant si nécessaire pour maintenir un appui constant du panneau.
- Soulevez les panneaux à l'aide de boucles de levage ou de dispositifs de levage à torons coulés dans les extrémités des panneaux, en maintenant les angles de montage appropriés.
- Placez les panneaux sur des bandes d'appui, généralement en néoprène ou des coussinets élastomères similaires, avec une longueur d'appui constante à chaque extrémité.
- Alignez les bords des panneaux et ajustez l'espacement avant de jointoyer les rainures longitudinales entre les panneaux adjacents.
- Placez le renfort dans les rainures si nécessaire et versez du coulis pour lier les panneaux adjacents en un diaphragme continu.
- Installez une chape structurelle si spécifié, généralement 50 à 75 mm de béton armé pour niveler la surface et améliorer l'action du diaphragme.
- Compléter les connexions aux poutres périmétriques et aux murs de contreventement selon les dessins structurels du projet
La longueur d’appui est un détail critique qui est souvent sous-estimé. La plupart des codes exigent une longueur minimale de roulement de 75mm pour les dalles alvéolées sur supports en acier ou en béton, bien que de nombreux concepteurs spécifient 100 mm ou plus pour une marge de sécurité et un ajustement des tolérances supplémentaires. Une appui insuffisant peut entraîner des fissures ou un effritement localisés aux extrémités des panneaux, en particulier lorsque les panneaux subissent une croissance de cambrure ou un mouvement thermique après l'installation.

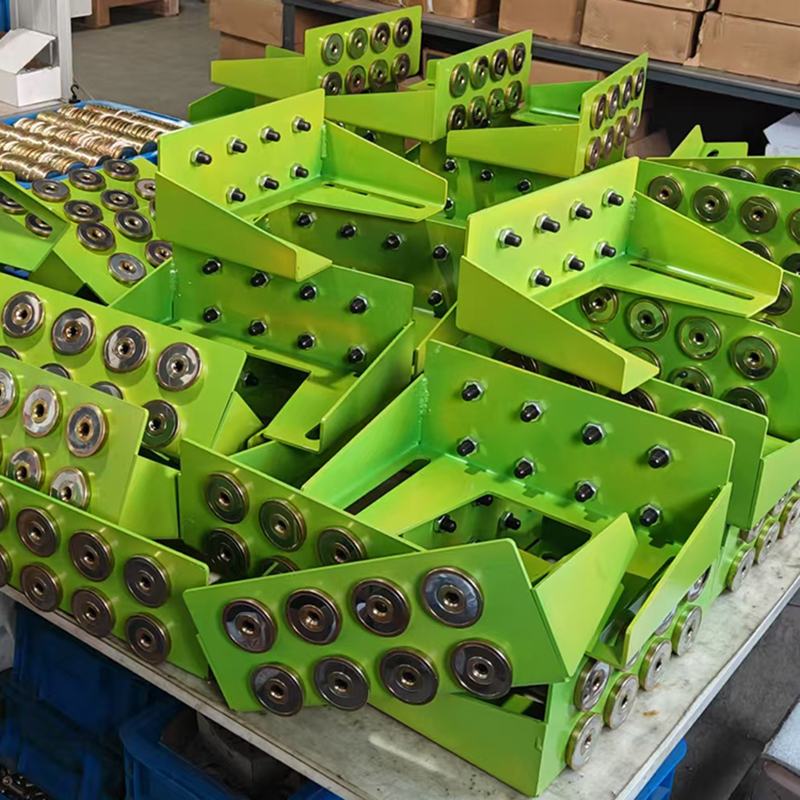

Accessoires en béton préfabriqué Utilisé avec les systèmes à noyau creux
Un système de plancher à âme creuse est rarement constitué de dalles et de coulis. Une installation complète dépend d'une gamme d'accessoires en béton préfabriqué qui gèrent les connexions, l'étanchéité, le support et les détails de finition. La sélection des bons accessoires a un impact direct à la fois sur la rapidité d’installation et sur les performances à long terme du plancher ou du toit.
Coussinets de roulement et bandes de support
Les coussinets d'appui se trouvent entre la face inférieure de la dalle alvéolée et la poutre, le mur ou le rebord de support. Ces bandes élastomères, généralement fabriquées à partir de néoprène, répartissent uniformément la charge de réaction et s'adaptent aux petites rotations et mouvements sans transférer de charges ponctuelles dans le béton. Les épaisseurs standard vont de 3 mm à 10 mm, avec des indices de dureté sélectionnés en fonction de la contrainte de roulement attendue.
Matériel de levage et de montage
Des boucles de levage, des élévateurs de torons et des ancres de levage encastrées sont coulées dans les panneaux pendant la production pour permettre une manipulation sûre par grue. Après l'installation, les poches d'ancrage encastrées sont généralement remplies de coulis sans retrait pour maintenir une surface affleurante. Les coffrages de bordure et les embouts sont également utilisés pendant la production pour fermer les âmes creuses aux extrémités des panneaux, empêchant ainsi l'intrusion de béton ou de coulis dans les vides lors de la mise en place de la chape.
Produits de remplissage pour joints et matériaux de coulis
Le coulis Keyway, généralement un mélange cimentaire ou modifié aux polymères sans retrait, remplit les joints longitudinaux entre les panneaux et est essentiel à la répartition de la charge entre les unités adjacentes. Des tiges d'appui et des produits d'étanchéité sont utilisés au niveau des joints de périmètre et des joints de dilatation pour maintenir l'étanchéité tout en permettant le mouvement thermique. Pour les applications sur toiture, des accessoires de solins et des composants de drainage supplémentaires sont intégrés aux bords des panneaux et aux pénétrations.
| Accessoire | Fonction | Matériau typique |
|---|---|---|
| Coussinets de roulement | Répartir les charges de réaction sur les supports | Élastomère néoprène |
| Embouts | Sceller les âmes creuses aux extrémités des panneaux | Plastique ou béton préfabriqué |
| Coulis de rainure de clavette | Lier les panneaux adjacents pour le transfert de charge | Mélange cimentaire sans retrait |
| Ancres de levage | Permettre la manipulation de la grue pendant le montage | Acier à haute résistance |
| Scellant pour joints | Joints de périmètre et de dilatation résistants aux intempéries | Polyuréthane ou silicone |
Considérations relatives aux coûts et aspects économiques du projet
Les dalles alvéolées offrent généralement un coût d'installation inférieur à celui des planchers en béton coulés sur place pour des portées supérieures à 6 mètres, en grande partie en raison de la réduction des besoins en coffrage, en étaiement et en main d'œuvre sur le chantier. Le coût du matériau par mètre carré pour les panneaux à âme creuse est souvent 15 à 25 pour cent de moins qu'une dalle équivalente coulée sur place si l'on tient compte du coût combiné du béton, du coffrage, du renforcement et du calendrier de construction prolongé qu'exigent les systèmes coulés sur place.
Le coût de transport devient un facteur important pour les dalles alvéolées en raison de leur longueur et de leur poids, la plupart des projets limitant la distance de transport économique à environ 150 à 250 kilomètres depuis l'usine de production avant que les coûts de transport n'érodent les économies de matériaux. Les projets situés à proximité d'une usine de préfabrication bénéficient le plus de ce système, tandis que les sites éloignés peuvent avoir besoin de comparer les âmes creuses avec des alternatives disponibles localement telles que des solives en bois ou un platelage en acier avec une couverture en béton.
Impact sur le calendrier
Étant donné que les panneaux à âme creuse arrivent durcis et prêts à être chargés, il est souvent possible de marcher sur les sols quelques heures après leur mise en place, ce qui permet aux artisans de commencer à travailler au niveau inférieur presque immédiatement. Ce calendrier serré est fréquemment cité comme le principal motif de sélection des systèmes à noyau creux plutôt que des systèmes coulés sur place dans les bâtiments à plusieurs étages, où chaque cycle de plancher économisé se traduit directement par une durée globale réduite du projet et des coûts de financement inférieurs pendant la construction.
Applications courantes pour tous les types de bâtiments
Les dalles alvéolées sont utilisées dans un large éventail de types de bâtiments car le système s'adapte bien aux plaques de sol répétitives et aux tailles de travées standardisées. Le tableau ci-dessous résume les endroits où ce système est le plus fréquemment spécifié et pourquoi.
| Type de bâtiment | Profondeur de dalle commune | Avantage clé |
|---|---|---|
| Appartements résidentiels | 150-200mm | Masse acoustique et rotation rapide des unités |
| Immeubles de bureaux | 200-250mm | Longues portées dégagées pour les plans d'étage ouverts |
| Structures de stationnement | 250-320mm | Durabilité et entretien minimal |
| Entrepôts et centres logistiques | 300-400mm | Larges baies pour rayonnages et équipements |
| Installations de stockage frigorifique | 250-320mm | Les noyaux peuvent être utilisés pour les lignes de chauffage ou de refroidissement par rayonnement |
Une application à souligner est l’utilisation des noyaux creux eux-mêmes comme canaux de service. Dans certains projets, des conduits électriques, des câbles basse tension ou même de petites canalisations pour les systèmes radiants sont acheminés à travers les noyaux avant de jointoyer les joints d'extrémité, transformant ainsi ce qui serait autrement un espace vide gaspillé en une infrastructure de bâtiment utilisable. Cette approche nécessite une coordination minutieuse pendant la phase de conception puisque les points d'accès principaux doivent être planifiés avant la coulée des panneaux.
Résistance au feu et performances thermiques
La résistance au feu naturelle du béton est l'un des avantages inhérents aux dalles alvéolées, les panneaux typiques de 200 mm atteignant des indices de résistance au feu de 2 heures ou plus sans ignifugation supplémentaire, en fonction de l'enrobage béton des torons de précontrainte et de la norme d'essai spécifique appliquée. Cela rend les systèmes à âme creuse particulièrement intéressants pour séparer les occupations dans les bâtiments à usage mixte ou pour fournir un compartimentage dans les parkings situés sous les espaces occupés.
Sur le plan thermique, les âmes creuses offrent un certain degré d'isolation par rapport aux dalles pleines d'épaisseur égale, car l'air emprisonné dans les vides a une conductivité thermique inférieure à celle du béton. Cependant, les dalles alvéolées à elles seules répondent rarement aux exigences modernes d'isolation de l'enveloppe pour les applications extérieures sur les toits ou les murs. Elles sont donc généralement associées à des panneaux isolants rigides, des chapes isolées ou des systèmes de panneaux isolés lorsqu'elles sont utilisées sur l'enveloppe du bâtiment plutôt que dans les applications de plancher intérieur.
Contrôles de qualité avant d'accepter les panneaux livrés
Les inspections sur le chantier permettent de détecter les problèmes avant l'installation des panneaux, lorsque les corrections sont beaucoup plus faciles et moins coûteuses. Les éléments clés à vérifier à l'arrivée comprennent les dimensions globales des panneaux par rapport aux dessins d'atelier, la cambrure dans les limites de tolérance autorisées (généralement limitées à environ 1 mm par mètre de portée pour la plupart des applications), l'état de la surface exempt de fissures ou de nids d'abeilles importants et la confirmation que les points de levage, les blocages et les plaques encastrées correspondent aux exigences du projet.
Cambre et Cambre Différentiel
La cambrure, la légère courbure vers le haut qui résulte de la précontrainte, est normale et attendue dans les panneaux alvéolés. Ce qui compte le plus pour l'installation est la cambrure différentielle entre les panneaux adjacents, car de grandes différences peuvent créer des surfaces en gradins difficiles à niveler avec la seule chape. Les fabricants visent généralement à maintenir la cambrure différentielle entre les panneaux adjacents à l'intérieur 10 à 15mm pour des panneaux de longueur similaire et d’historique de chargement.
Documentation et traçabilité
Chaque panneau porte généralement des marques d'identification indiquant sa date de production, sa conception de mélange et sa position dans le bâtiment, qui doivent correspondre aux dessins de montage. Le maintien de cette traçabilité simplifie le dépannage si des problèmes de performances surviennent après l'installation et prend en charge des enregistrements précis de l'exécution pour la gestion des installations.
