Lorsqu’il s’agit de construction structurelle en béton, attacher correctement l'acier d'armature est l'une des étapes les plus critiques qui déterminent si une structure fonctionnera en toute sécurité pendant des décennies. . Que vous travailliez sur des panneaux préfabriqués, des dalles coulées sur place ou des assemblages de poutres complexes, la façon dont les barres d'armature sont liées affecte directement le transfert de charge, l'uniformité de l'enrobage de béton et la durabilité à long terme. La réponse courte : utilisez le fil d'attache du bon calibre, appliquez le modèle d'attache approprié au type de joint, maintenez une couverture de béton d'au moins 1,5 pouce et associez toujours votre travail d'attache à la qualité. Accessoires en béton préfabriqué conçus pour une application spécifique.
Ce guide approfondit tous les aspects de la fixation de l'acier d'armature, depuis les calibres de fil et les outils de fixation jusqu'à la manière dont les accessoires tels que les chaises de bar, les entretoises et les coupleurs mécaniques interagissent avec votre assemblage de barres d'armature. Si vous spécifiez, fabriquez ou inspectez du béton armé, ce sont les informations dont vous avez besoin.
Pourquoi lier correctement l’acier d’armature est plus important que la plupart des gens ne le pensent
Les attaches de barres d'armature ne sont pas structurelles au sens technique du terme : elles ne supportent pas de charge. Mais ils maintiennent la cage ensemble pendant la mise en place du béton, empêchant les barres de se déplacer sous la vibration d'un vibrateur à béton ou sous le poids et le débit du béton frais. Une barre mal alignée même un demi-pouce peut réduire la profondeur effective d'une section de poutre de 5 à 10 % , réduisant considérablement la capacité de flexion sans aucun signe visible du problème.
Les conséquences s’aggravent dans la fabrication de béton préfabriqué, où des tolérances dimensionnelles strictes sont la norme. Les panneaux préfabriqués, les poutres de pont et les colonnes structurelles sont conçus avec des positions de barres d'armature mesurées à des fractions de pouce. Les attaches desserrées qui permettent aux barres de migrer avant que le béton ne prenne, peuvent conduire à des composants hors tolérance qui échouent aux inspections de qualité ou, pire encore, réussissent l'inspection et présentent des performances médiocres en service.
Au-delà du contrôle dimensionnel, des cages correctement attachées permettent un placement cohérent des Accessoires en béton préfabriqué tels que les inserts de levage, les plaques d'ancrage, les plaques encastrées et les manchons. Ces accessoires s'appuient sur des cages d'armature rigides pour rester en position. Une cage mal attachée est un insert mal positionné, ce qui entraîne des problèmes sur le terrain : connexions mal alignées, charges nominales inadéquates et réparations coûteuses.
Fil d'attache : types, calibres et quand les utiliser
Le matériau le plus courant pour attacher l’acier d’armature est le fil noir recuit, également appelé fil noir souple. Sa douceur après recuit lui permet d'être tordu fermement sans se casser, et il résiste raisonnablement bien à la corrosion dans les environnements secs. La plage de jauge standard pour l'attachement des barres d'armature est 16 à 18 AWG (calibre de fil américain) , le 16,5 AWG étant le plus largement utilisé dans la construction commerciale.
Types de fils par application
| Type de fil | Jauge | Meilleure application | Remarques |
| Fil noir recuit | 16 à 18 AWG | Travaux généraux de dalles, murs, colonnes | Le plus économique, largement disponible |
| Fil galvanisé | 16 AWG | Zones marines, côtières et à forte humidité | Coût plus élevé, meilleure résistance à la corrosion |
| Fil d'acier inoxydable | 16 à 18 AWG | Cages à barres d'armature revêtues d'époxy ou en acier inoxydable | Empêche la corrosion galvanique entre des métaux différents |
| Fil d'attache prédécoupé (bobines) | 16,5 AWG | Outils de liage automatiques, travaux à gros volume | Fonctionne avec des outils d'attache alimentés par batterie |
Tableau 1 : Types de fils d'attache courants et leurs applications recommandées dans les travaux d'armature en acier
Un conseil pratique du terrain : évitez d'utiliser du fil trop lourd pour la combinaison de barres. Attacher les barres n°4 avec du fil 14 AWG produit des queues torsadées qui dépassent dans la zone de couverture. Les queues torsadées doivent toujours être pliées vers l'intérieur – vers le corps de la cage – afin qu'elles ne migrent pas vers la surface du béton et ne provoquent pas de taches de rouille ou d'effritement.
Modèles de cravates standard et où les appliquer
Il existe six modèles d'attaches communément reconnus dans la pratique de l'acier d'armature, chacun étant adapté à une géométrie de joint ou à une exigence structurelle spécifique. Savoir lequel appliquer réduit le gaspillage de fil, accélère la production et garantit que l'attache tient réellement sous les forces de mise en place du béton.
La cravate à pression
L'attache à pression (également appelée attache simple) est la plus rapide à exécuter et convient aux intersections de barres dans les dalles plates et les murs où les barres se croisent à 90 degrés et où le joint ne sera pas soumis à de fortes vibrations. Enroulez le fil autour des deux barres, croisez les extrémités et tournez-le avec un outil à crochet jusqu'à ce qu'il soit bien ajusté. Il faut moins de 3 secondes à un ferronnier expérimenté par cravate. Cependant, les attaches à pression ne conviennent pas aux intersections proches des joints de construction ou aux endroits où les barres doivent être maintenues avec précision : elles permettent une légère rotation sous l'effet d'une force.
La cravate de selle
Pour les intersections qui doivent résister à plus de mouvement - en particulier les cerceaux de cage à colonnes attachés aux barres verticales - l'attache de selle enroule le fil sous la barre transversale et sur la barre supérieure des deux côtés avant de se tordre. Cela crée un contact à quatre points qui résiste bien mieux à la rotation de la barre qu'un lien à pression. La plupart des spécifications des cages à colonnes exigent des attaches de selle à chaque troisième intersection au minimum, les attaches à pression étant autorisées ailleurs.
L'égalité en huit
Utilisé principalement là où les barres se croisent à des angles autres que 90 degrés, ou lorsqu'un joint particulièrement sécurisé est nécessaire. Le fil passe autour des deux barres selon un motif en huit avant de se tordre. Cette attache est également préférée pour le renforcement du cisaillement diagonal dans les poutres et pour les attaches aux coins des cages de poteaux. Cela prend un peu plus de fil et de temps, mais produit un joint sensiblement plus rigide.
La cravate Wrap-and-Selle
Les assemblages de cages lourdes, comme celles des chapeaux de piliers de pont ou des grandes poutres préfabriquées, nécessitent souvent des attaches enveloppantes. Le fil s'enroule complètement autour de la barre inférieure avant d'être tiré sur la barre supérieure et tordu. Il s'agit du modèle d'attache manuel le plus sûr et il est requis par certaines spécifications du DOT pour le renforcement primaire des éléments de pont.
La cravate à pression with Kick (Double-Loop)
Une variante du lien à pression où le fil est doublé avant d'être enroulé. Courant dans les fondations en tapis où les barres sont grandes (#8 et plus) et où un seul toron de fil ne fournirait pas une force de serrage suffisante. Doubler le fil double effectivement la force de maintien au niveau du joint.
Outils de liage : du crochet manuel aux machines alimentées par batterie
Le bon outil de liage réduit considérablement le temps de travail. Sur une grande dalle commerciale, une équipe utilisant des outils de liage automatiques alimentés par batterie peut réaliser 2 à 3 fois la vitesse de liage d'un équipage utilisant des crochets manuels, avec une tension de torsion plus constante et moins de fatigue des mains.
Crochets d'attache manuels
Le crochet manuel standard est un simple outil à tige courbée, généralement de 8 à 10 pouces de long. Il existe également des crochets rapides avec un barillet rotatif qui permettent de tordre le fil en tournant la poignée plutôt qu'en effleurant le poignet – ceux-ci réduisent considérablement la fatigue de la main lors des gros travaux. Les crochets manuels ne nécessitent aucune source d'alimentation et fonctionnent dans toutes les conditions, ce qui en fait l'outil de secours dans les espaces restreints ou difficiles où un outil automatique ne rentre pas.
Outils de liage automatiques alimentés par batterie
Les outils de fabricants comme MAX, Makita et DEWALT utilisent des bobines de fil préchargées pour enrouler et tordre une attache en moins d'une seconde. L'opérateur positionne l'outil à l'intersection des barres et appuie sur la gâchette – le reste est automatique. Un seul opérateur équipé d'un outil automatique peut réaliser 200 à 300 attaches par heure contre 60 à 100 par heure avec un crochet manuel. Ces outils constituent un véritable multiplicateur de productivité pour le coulage de grandes dalles, la fabrication de cages préfabriquées et les fondations en tapis.
Les bobines de fil pour ces outils sont généralement vendues sous forme de rouleaux de 50 mètres ou de 120 mètres dans des calibres adaptés au modèle d'outil spécifique. Vérifiez toujours la compatibilité des bobines avec la marque de l'outil : des bobines incompatibles provoquent des blocages et un gaspillage de fil.
Outils de liage pneumatiques
Moins courants dans la construction nord-américaine mais largement utilisés au Japon et dans certaines parties de l'Europe, les outils de liage pneumatiques sont plus rapides que les options alimentées par batterie et ne nécessitent pas de recharge. Ils fonctionnent bien dans les usines de préfabrication où un compresseur est déjà présent sur site. Le compromis est le tuyau d’air, qui limite la mobilité par rapport aux outils électriques sans fil.
Accessoires en béton préfabriqué That Work With Your Rebar Cage
Dans la fabrication de béton préfabriqué, la cage d'armature n'est pas seulement un renfort structurel : c'est la plate-forme sur laquelle des dizaines de personnes Accessoires en béton préfabriqué sont fixés avant la coulée. Ces accessoires comprennent des inserts de levage, des attaches de forme, des plaques d'ancrage, des supports de conduits électriques, des blocages, des manchons et du matériel de connexion intégré. La façon dont vous attachez votre cage d’armature affecte directement la précision avec laquelle ces accessoires sont positionnés.

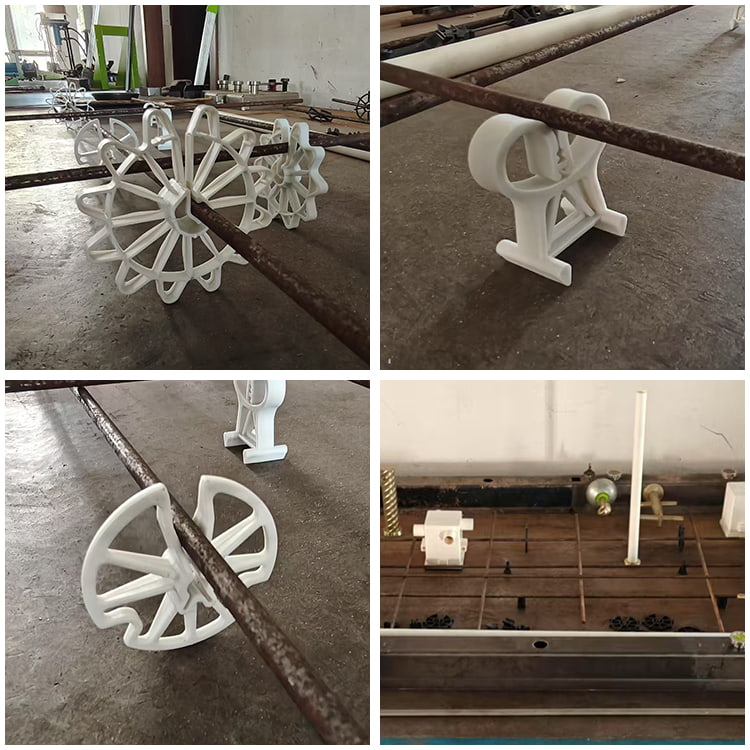

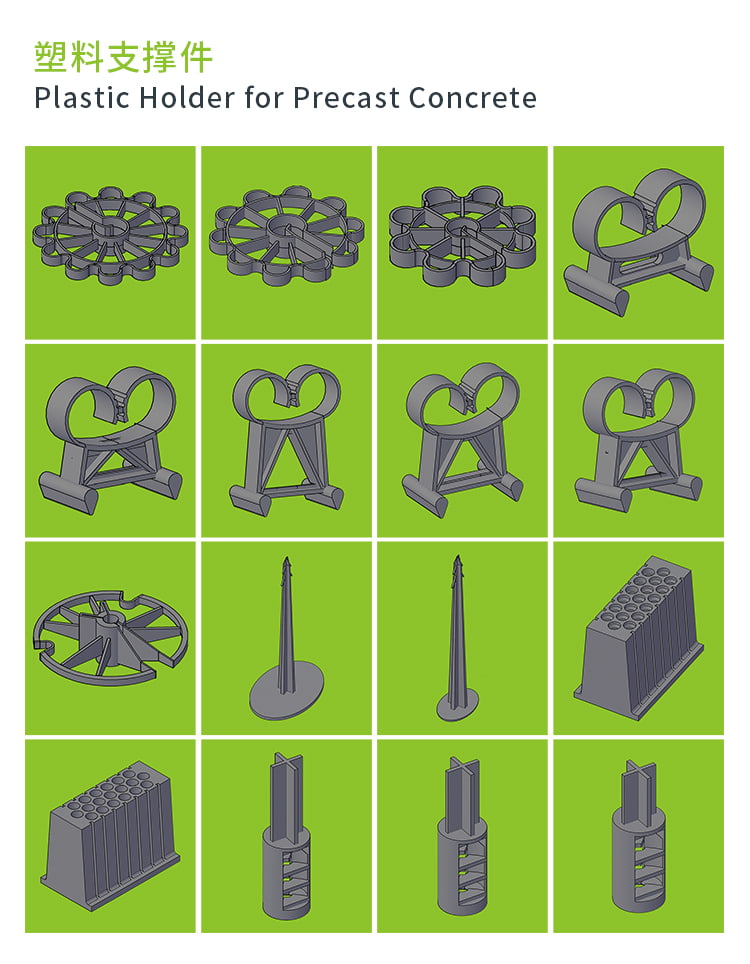

Chaises de bar et entretoises de barres d'armature
Les chaises de bar et les entretoises sont parmi les plus couramment utilisées Accessoires en béton préfabriqué . Ils maintiennent la cage d'armature à la bonne hauteur au-dessus du coffrage (couvercle inférieur) et à l'écart des faces verticales du coffrage (couvercle latéral). Les exigences minimales d'enrobage en béton selon ACI 318 pour les éléments préfabriqués non exposés aux intempéries sont généralement 3/4 pouces pour les dalles et les murs et 1,5 pouces pour les poutres et les colonnes , mais de nombreux préfabricants spécifient une plus grande couverture pour plus de durabilité.
- Chaises de bar en plastique : légères, résistantes à la corrosion, disponibles en hauteurs de 3/4 pouces à 4 pouces ; choix standard pour la plupart des applications préfabriquées
- Chaises en blocs de béton : utilisées lorsque la résistance du plastique à une charge ponctuelle amènerait la chaise à perforer une surface molle ; souvent utilisé dans les dalles portantes
- Entretoises en fil continu : utilisées sur toute la longueur d'une barre pour maintenir le revêtement latéral des panneaux muraux ; plus rapide à installer que les chaises individuelles

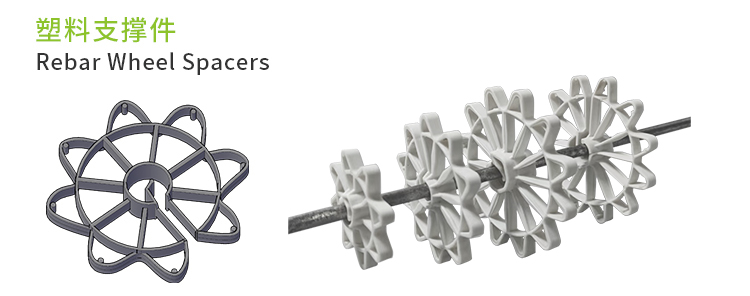

- Entretoises circulaires (beignets) : se clipsent directement sur la barre pour maintenir la couverture des surfaces verticales formées ; disponible en incréments de couverture standard de 3/4, 1, 1,5, 2 et 3 pouces
Inserts de levage et ancrages
Les inserts de levage constituent l’une des catégories d’accessoires pour béton préfabriqué les plus critiques en matière de sécurité. Ils doivent être positionnés précisément dans la cage des barres d'armature et solidement attachés aux barres adjacentes pour empêcher la rotation ou le déplacement pendant la coulée. Un insert de levage qui se déplace même d'un pouce par rapport à son emplacement spécifié peut tomber en dehors de sa zone d'encastrement requise, réduisant potentiellement sa capacité de charge nominale de 20 à 40 % en fonction des effets de distance aux bords.
Exigences typiques en matière d'attaches pour les inserts de levage : les pattes d'ancrage de l'insert sont attachées aux barres d'armature adjacentes à l'aide d'attaches en huit ou d'attaches enveloppantes et non d'attaches à pression. Les fabricants d'inserts fournissent généralement des guides d'installation spécifiant les points d'attache minimaux, et ceux-ci doivent être strictement suivis.
Plaques intégrées et matériel de connexion
Les plaques d'acier, les goujons soudés et les angles structurels intégrés dans les éléments préfabriqués nécessitent des barres d'ancrage attachées directement aux ancrages des plaques et dans la cage des barres d'armature. Le motif des attaches doit être suffisamment rigide pour que la plaque ne tourne pas pendant les vibrations. Les plaques de plus de 6 pouces carrés doivent être attachées en au moins quatre points, avec des attaches en huit à chaque montant de coin.
Coupleurs mécaniques de barres d'armature
Les coupleurs mécaniques de barres d'armature — utilisés au niveau des joints de construction pour épisser les barres bout à bout — constituent une catégorie spécialisée d'accessoires pour béton préfabriqué qui interagissent directement avec le processus de liage. Lorsque des coupleurs sont installés, les barres de chaque côté du joint doivent être attachées indépendamment à la cage avant que le coupleur ne soit fileté ou serti. Les coupleurs certifiés ASTM A1034 doivent développer 125 % de la limite d'élasticité spécifiée de la barre connectée. en tension – ce sont de véritables éléments structurels, pas seulement des titulaires de postes.
Enrobage et inspection du béton : les chiffres qui comptent
L’enrobage de béton – la distance entre la surface de la barre la plus proche et la face extérieure du béton – constitue la principale défense contre la corrosion des armatures. L'obtention de la couverture spécifiée dépend entièrement de chaises de bar correctement positionnées et d'une cage de barres d'armature bien attachée qui ne fléchit pas sous les forces de mise en place du béton.
| Type de membre | Conditions d'exposition | Min. Couverture (ACI 318) |
| Dalle, mur, solive | Non exposé aux intempéries | 3/4 po (19 mm) |
| Poutre, colonne | Non exposé aux intempéries | 1,5 po (38 mm) |
| Dalle, mur, solive | Exposé aux intempéries (#5 et plus petit) | 1,5 po (38 mm) |
| Dalle, mur, solive | Exposé aux intempéries (#6 et plus) | 2 po (50 mm) |
| Poutre, colonne | Exposé aux intempéries | 2 po (50 mm) |
| Pied (jeté contre la terre) | En contact avec le sol | 3 po (76 mm) |
Tableau 2 : Exigences minimales d'enrobage de béton selon ACI 318 pour diverses conditions d'élément et d'exposition
Lors de l'inspection, les non-conformités les plus courantes constatées par les inspecteurs qualité sont une couverture insuffisante (barres reposant sur le coffrage sans chaises) et des attaches manquantes qui permettent aux barres de s'écarter. Les données de l'industrie provenant des préfabricants suggèrent que jusqu'à 15 % des panneaux rejetés impliquent des problèmes liés à la couverture. qui sont directement imputables à un espacement inadéquat des chaises ou à une mauvaise fixation des cages.
Une liste de contrôle d'inspection pratique pour attacher l'acier d'armature :
- L'espacement des barres correspond aux dessins dans les limites de tolérance (généralement /- 1 pouce pour les dalles, /- 3/8 pouce pour les poutres)
- Des chaises ou des entretoises sont présentes à des intervalles spécifiés sur les dessins de pose (généralement tous les 4 pieds pour les dalles)
- Toutes les longueurs d'épissure de recouvrement sont correctes et entièrement liées sur la zone de chevauchement
- Les queues des fils d'attache sont courbées vers l'intérieur et ne dépassent pas vers la surface.
- Tous les accessoires intégrés (inserts, plaques, manchons) sont attachés à la cage aux points d'attache minimum spécifiés
- Pas de liens lâches : chaque intersection liée résiste à un test de poussée manuelle
Liage de l'acier d'armature dans la production de pièces préfabriquées : processus et contrôle de la qualité
La production de béton préfabriqué diffère de la construction coulée sur place de plusieurs manières importantes qui affectent la façon dont l'acier d'armature est géré. Dans une usine de préfabrication, les cages sont fabriquées sur des tables à gabarit dédiées ou sur des lits horizontaux, puis levées dans des formes pour être coulées. Le processus de fabrication des cages est hautement systématisé et la plupart des usines utilisent des procédures opérationnelles standard (SOP) qui spécifient en détail les modèles d'attaches, le calibre des fils et le placement des accessoires.
Fabrication de cages à base de gabarits
Les tables gabarits en acier avec butées de goupilles réglables permettent aux travailleurs de positionner et d'attacher les cages de barres d'armature à des dimensions précises avant de les soulever dans des formes. Le gabarit garantit que l'espacement des barres et les dimensions globales de la cage sont corrects avant l'application d'un fil. Dans une usine de préfabrication bien gérée, la fabrication de cages sur un gabarit peut réduire les rebuts dimensionnels de 60 à 70 % par rapport à la liaison dans le formulaire lui-même.
Une fois la cage attachée au gabarit, les accessoires sont fixés : les chaises de bar sont fixées aux barres inférieures, les inserts de levage sont câblés aux emplacements spécifiés et tout le matériel intégré est sécurisé. La cage terminée est ensuite soulevée comme une unité et mise en forme, où des entretoises de bord et des accessoires supplémentaires peuvent être ajoutés avant le moulage.
Documentation et traçabilité
Les fabricants de produits préfabriqués de qualité conservent une documentation qui retrace chaque assemblage de cage jusqu'aux dessins de placement, à la liste des barres et aux ouvriers qui l'ont fabriqué. Il ne s'agit pas seulement d'une bonne pratique : elle est exigée par des normes telles que PCI MNL-116 (Manuel de contrôle de qualité des usines et de production de produits structurels préfabriqués en béton) et par de nombreuses spécifications de projets pour les composants de ponts et de bâtiments.
Lorsqu'une non-conformité est constatée (par exemple, un lien manquant au niveau d'un insert de levage ou une plaque d'ancrage mal positionnée), la traçabilité de la documentation permet au fabricant d'enquêter sur la cause profonde et de corriger le processus à l'avenir. Sans cela, la même erreur se reproduit.
Fréquence de liaison dans les éléments préfabriqués à haute production
Il n’est pas nécessaire que toutes les intersections d’une cage à tapis soient liées. La plupart des spécifications et le manuel de placement des barres d'armature du CRSI (Concrete Reinforcing Steel Institute) autorisent la liaison à intersections alternées dans des cages à grille plate, à condition que les intersections liées ne soient pas espacées de plus de 18 pouces dans n'importe quelle direction. En pratique, relier toutes les intersections du périmètre et toutes les autres intersections intérieures produit une cage qui conserve sa géométrie sans le coût de main-d'œuvre nécessaire pour attacher chaque croisement.
Lorsque cette règle change : toutes les intersections à moins de 24 pouces d'un joint de construction, toutes les intersections dans la zone d'encastrement d'un insert de levage ou d'une plaque d'ancrage et toutes les intersections au niveau des épissures à recouvrement doivent être entièrement liées sans sauter.
Erreurs courantes lors de la fixation de l'acier d'armature et comment les éviter
Des années d'observation sur le terrain et de données d'audit de qualité provenant de constructions préfabriquées et coulées sur place révèlent systématiquement le même groupe d'erreurs. Les reconnaître est la première étape pour les éliminer.
Sous-attacher les grandes cages
Sur les grandes cages – par exemple une cage à poutres de pont de 40 pieds avec des centaines d'intersections – les travailleurs sautent parfois les attaches pour gagner du temps. Le résultat est une cage qui semble stable sur le gabarit mais qui se propage lorsqu'elle est soulevée par une grue ou se déplace lors des vibrations du béton. Tout mouvement de la barre lors de la mise en place du béton est permanent ; le béton verrouille la barre là où elle s'installe lorsqu'elle se raidit. La solution est une norme de fréquence de liage appliquée par un contremaître ou un inspecteur du contrôle qualité, et non laissée à la discrétion individuelle.
Queues de fil saillantes
Une queue torsadée dirigée vers l'extérieur vers une face de coffrage peut migrer jusqu'à moins de 1/4 de pouce de la surface du béton pendant la vibration. Une fois le béton pris, la queue rouille et tache la surface au cours des premiers cycles de gel-dégel. Dans le cas des éléments préfabriqués architecturaux, il s'agit d'un défaut de finition. Dans le cas des éléments préfabriqués structurels, cela indique un mauvais contrôle de la qualité. Chaque queue de fil doit être pliée vers l’intérieur – cela prend une seconde supplémentaire et élimine complètement le problème.
Mauvaises hauteurs de chaise
L’utilisation d’une mauvaise hauteur de chaise de bar est remarquablement courante sur les sites où plusieurs éléments préfabriqués avec des exigences de revêtement différentes sont fabriqués dans la même zone. Stocker les chaises par hauteur dans des bacs clairement étiquetés et vérifier la hauteur des chaises par rapport au dessin de placement avant le début de la fabrication est la mesure préventive la plus simple. Une lecture erronée des chaises de 3/4 de pouce par rapport aux chaises de 1,5 pouce n'est pas visuellement évidente lors d'une visite rapide ; cela n’apparaît que dans une mesure physique.
Attaches inadéquates aux emplacements des accessoires
Comme indiqué précédemment, les inserts de levage et les plaques encastrées doivent être attachés avec des attaches en forme de huit ou enveloppantes, et non avec des attaches à pression. Un lien à pression sur un pied d'ancrage d'insert de levage peut tourner sous les forces de mise en place du béton. Lorsque le béton durcit, l'insert peut être incliné plutôt que vertical, ce qui réduit sa capacité de charge effective et peut potentiellement provoquer un blocage ou un filetage croisé du raccord fileté du matériel de levage.
Ignorer la compatibilité du revêtement des barres
Les barres d'armature recouvertes d'époxy nécessitent un fil d'attache compatible pour empêcher la corrosion galvanique au point de contact. Le fil recuit noir attaché à une barre recouverte d'époxy crée une petite cellule galvanique à chaque encoche ou point de contact du revêtement. Utilisez du fil d'attache recouvert d'époxy ou galvanisé avec des barres d'armature recouvertes d'époxy , comme spécifié dans ASTM A775 et les normes associées. Ce détail est souvent négligé sur le terrain mais est explicitement requis dans les spécifications des ponts et des structures marines.
Sélection d'accessoires en béton préfabriqué pour des performances à long terme
Le choix des accessoires en béton préfabriqué — des chaises de bar aux systèmes de levage — a un impact direct sur la durée de fonctionnement d'une structure préfabriquée sans entretien. Les accessoires qui se corrodent, se déforment sous la charge ou présentent des défaillances dimensionnelles après des années de service peuvent compromettre l'intégrité structurelle d'éléments par ailleurs bien construits.
Sélection de matériaux pour les chaises de bar et les entretoises
Les chaises de bar en plastique (polypropylène ou polyéthylène haute densité) sont la norme pour la plupart des travaux préfabriqués et coulés sur place. Ils sont chimiquement inertes, ne se corrodent pas et sont dimensionnellement stables aux températures rencontrées lors du durcissement du béton. La préoccupation pertinente avec les chaises en plastique est la performance des charges ponctuelles sous des barres d'armature lourdes : Les bars n°11 et plus grands, ou les groupes de bars groupés, peuvent fissurer les chaises en plastique à paroi mince si l'espacement des chaises est trop large. Utilisez des chaises robustes conçues pour la charge prévue ou optez pour des chaises en fil d'acier pour les applications de grands bars.
Les chaises à barres en fil d'acier conviennent aux cages lourdes et peuvent s'étendre plus largement sans dévier, mais elles doivent être soit recouvertes d'époxy, soit positionnées avec une couverture minimale de 1,5 pouces au-dessus du coffrage - les chaises en acier nues sur une face de coffrage télégraphieront une tache de rouille à la surface du béton dans quelques années.
Charges nominales et facteurs de sécurité des inserts de levage
Les inserts de levage doivent être sélectionnés en fonction du poids de l'élément préfabriqué, du nombre de points de prélèvement, de l'angle des élingues de levage et du facteur de charge dynamique appliqué lors des opérations de prélèvement et de balancement. La plupart des fabricants d'inserts de levage exigent un facteur de sécurité minimum de 4:1 dans des conditions de charge statique , avec des facteurs dynamiques de 2 à 3 appliqués pour tenir compte des charges de choc de la grue.
L'interaction entre les inserts de levage et la cage d'armature est essentielle. Un insert qui n'est pas correctement attaché aux barres adjacentes ne développe pas sa pleine résistance d'ancrage — la capacité de rupture du cône en béton dépend du maintien de l'insert dans sa position de conception avec une distance de bord et une profondeur d'ancrage suffisantes. Consultez toujours les instructions d'installation du fabricant pour connaître les distances minimales par rapport aux bords et autres inserts, et vérifiez-les par rapport aux dessins de placement avant de commencer la fabrication.
Matériel de connexion intégré
Les plaques de soudure, les rails à montants et les angles structurels intégrés dans les éléments préfabriqués servent de points de connexion pour l'acier de construction érigé sur site, les systèmes de revêtement ou les éléments préfabriqués adjacents. Leurs exigences en matière de précision de positionnement sont strictes : les tolérances de montage sur site pour les connexions en acier de construction sont généralement de /- 1/4 de pouce en plan et en élévation, ce qui signifie que la plaque encastrée doit atterrir dans cette tolérance une fois que toutes les tolérances de fabrication et de montage ont été empilées. Attacher correctement les goujons d'ancrage ou les pattes d'ancrage des plaques encastrées à la cage des barres d'armature et placer soigneusement la cage sur des chaises calibrées permet de maintenir cette tolérance.
Résumé : Meilleures pratiques pour attacher l'acier d'armature dans les travaux de préfabrication et de coulée sur place
Les principes fondamentaux de la fixation de l'acier d'armature ne sont pas compliqués, mais ils nécessitent une attention constante à chaque étape de la fabrication et du placement de la cage. Voici les principaux points à retenir :
- Utiliser Fil noir recuit de 16 à 16,5 AWG pour les travaux standards ; faire correspondre le type de fil au revêtement des barres d'armature (fil galvanisé ou époxy avec barres revêtues)
- Appliquez des attaches à selle ou en forme de huit aux endroits à fort mouvement : cerceaux de cage de colonne, joints de construction, épissures à recouvrement et points d'ancrage d'accessoires intégrés
- Pliez toutes les queues de fil vers l'intérieur après avoir tordu pour empêcher la migration vers la surface du béton.
- Utiliser the correct bar chair height for the specified cover — verify against the placing drawing before fabrication, not after
- Attachez tout Accessoires en béton préfabriqué (inserts, plaques, manchons) aux points d'attache minimum spécifiés par le fabricant à l'aide d'attaches en huit ou d'attaches enveloppantes
- Envisagez des outils de liage automatiques alimentés par batterie pour les travaux à volume élevé : les gains de productivité et de cohérence sont significatifs
- Inspectez les cages avant leur placement à l'aide d'une liste de contrôle écrite : couvercle, espacement, longueurs d'épissure, positions des accessoires et queues d'attache.
- Dans la production de préfabriqués, fabriquer sur des tables de gabarit et maintenir une documentation qui prend en charge les exigences de traçabilité et d'audit de qualité.
Une cage bien attachée est invisible dans la structure finie, ce qui est exactement comme elle devrait l'être. L'objectif est d'obtenir un béton qui fonctionne exactement comme prévu, avec un renforcement qui reste exactement là où il a été placé, pendant toute la durée de vie de la structure.
