Le Système de conduits de post-tension est un composant structurel essentiel dans l'ingénierie moderne du béton précontraint, englobant les conduits en métal ondulé, les conduits en plastique, les systèmes d'ancrage, les coupleurs et les accessoires associés utilisés pour loger et protéger les tendons de précontrainte après la mise en place du béton. Ces systèmes sont fondamentaux pour les ponts, les immeubles de grete hauteur, les structures de stationnement et les dalles à grande portée où le contrôle de la déflexion et de la fissuration est essentiel. Qu'il soit en acier galvanisé ou à base de PEHD, l'intégrité du conduit régit directement la performance à long terme de toute structure post-tendue.
Comment fonctionne réellement un système de conduits de post-tension
En post-tension, le béton est coulé autour d'un conduit pré-mis en place. Une fois que le béton a atteint une résistance suffisante – généralement 75 à 80 % de la résistance à la compression de conception — des torons ou des barres d'acier sont enfilés dans le conduit et tendus à l'aide de vérins hydrauliques. La force du tendon est ensuite transférée au béton via des plaques d'ancrage à chaque extrémité.
Le duct performs three distinct roles during a structure's life:
- Pendant la construction : il maintient le profil des tendons et empêche la pénétration du béton.
- Lors de la mise en tension : il agit comme un guide à faible friction pour un transfert efficace des forces de tension.
- Après jointoiement : il lie le tendon au béton environnant, créant ainsi un système composite.
Le friction coefficient between tendon and duct wall — typically μ = 0,18-0,25 pour les conduits métalliques and μ = 0,12-0,17 pour les conduits en plastique — est l'un des paramètres de conception les plus critiques, affectant directement la précontrainte effective délivrée le long de l'élément.
Coefficients de friction typiques par type de conduit
Comparaison des coefficients de friction : des valeurs inférieures indiquent une meilleure efficacité du tendon
Types de conduits et où chacun appartient
Le choix du bon type de conduit dépend des conditions d'exposition, de l'échelle du projet, de la méthode de jointoiement et des exigences de durabilité. Voici une répartition pratique utilisée par les ingénieurs en structure et les entrepreneurs dans le cadre de grands projets d’infrastructure :
| Type de conduit | Matériel | Application typique | Épaisseur de paroi |
|---|---|---|---|

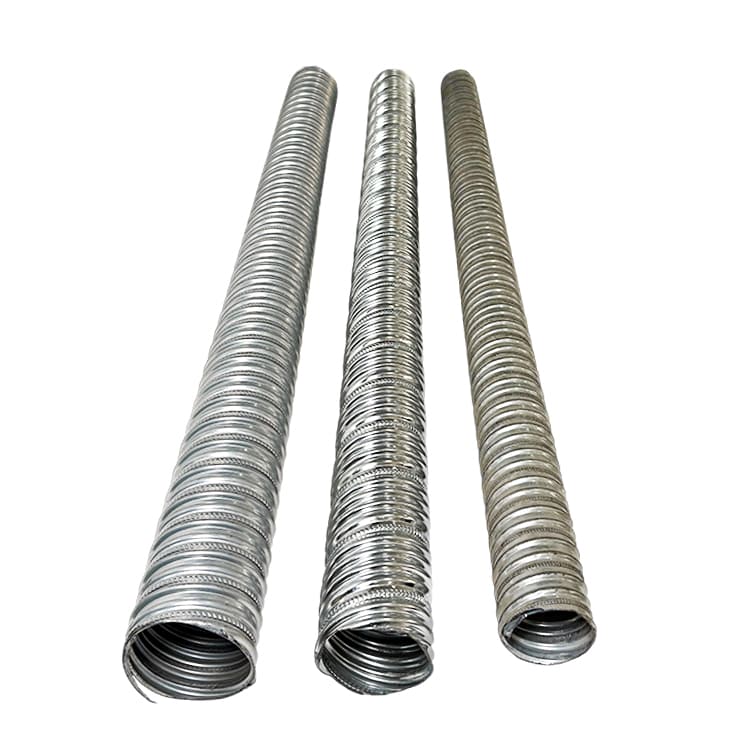

| Ondulé rond | Acier galvanisé | Ponts, poutres | 0,28 à 0,40 mm |
| Ondulé plat/ovale | Acier galvanisé | Dalles, plaques plates | 0,28 à 0,35 mm |
| PEHD Rond | Polyéthylène haute densité | Env. Marin, Agressif. | 2,5 à 4,0 mm |
| PEHD semi-rigide | PEHD / PPR | Ponts segmentaires | 3,0 à 5,0 mm |
Un détail qui est souvent négligé sur place : les coupleurs d'épissure de conduit doivent conserver le même diamètre intérieur que le corps du conduit et doit être étanche avant le jointoiement. Les raccords desserrés ou mal alignés font partie des trois principales causes de vides de coulis découverts lors de l’inspection post-construction.
Demande du marché et croissance de l’industrie
Les investissements mondiaux dans les infrastructures ont entraîné une croissance constante des applications de post-tension. Le post-tensioning systems market was valued at approximately USD 1.8 billion in 2023 et devrait croître à un TCAC d'environ 5,6 % jusqu'en 2030, grâce à la construction de ponts en Asie-Pacifique et aux projets de stationnement et de réhabilitation de bâtiments en Amérique du Nord.
Taille du marché des systèmes de post-tension (en milliards USD, estimé)
Tendance estimée de la croissance du marché mondial (sources : rapports de l’industrie, 2021-2027)
Le demand surge is particularly visible in Southeast Asia and the Middle East, where large infrastructure programs favor bonded post-tensioning — which requires a reliable, durable duct system as its backbone.
Ningbo Wewin Magnet Co., Ltd et capacités d'approvisionnement
La qualité de fabrication des systèmes de conduits de post-tension ne concerne pas seulement le produit fini : elle concerne également la cohérence des grands lots, les tolérances dimensionnelles et la capacité à livrer dans les délais lorsqu'un projet de pont ou de grande hauteur ne peut pas attendre.
10
Des années d'expérience en fabrication dans le formage de précision des métaux et la production de conduits
Grand inventaire
L'entrepôt de l'usine maintient un stock important, permettant d'exécuter dans les délais les commandes importantes sans retards de livraison.
Axé sur la R&D
L'équipe interne de conception et de développement met continuellement à jour la géométrie des conduits, les méthodes de couplage et les qualités des matériaux.
Ce qui distingue Ningbo Wewin dans ce secteur, c'est la combinaison de capacité d'entrepôt à grand volume et développement actif de produits . Dans les projets de post-tension, les pénuries de matériaux en cours de construction ne constituent pas un inconvénient mineur : elles bloquent les travaux de structure impliquant du béton coffré déjà en place. Le modèle d'entrepôt de Wewin est spécifiquement structuré pour absorber les commandes importantes des sous-traitants avec des délais de livraison compressés.
Pendant plus d'une décennie, les données de fabrication accumulées lors des cycles de production ont permis d'affiner la conception : des tolérances de pas en spirale plus strictes sur les conduits ondulés, des géométries d'étanchéité améliorées des coupleurs et une meilleure uniformité de galvanisation. C’est le genre d’améliorations progressives qui ne proviennent que d’une expérience de production soutenue et ciblée.
Profil de capacité de fabrication — Ningbo Wewin
Profil de capacité auto-évalué dans six dimensions de fabrication
Contrôle qualité dans la production de conduits : ce qui compte réellement
Dans un système de conduits de post-tension , les échecs s'annoncent rarement lors de l'installation. Ils apparaissent des années plus tard sous forme de délaminage, de corrosion des tendons ou de fissures structurelles. C’est pourquoi le contrôle qualité au stade de la fabrication n’est pas négociable.
Taux de réussite à l'inspection par paramètre (lot de production typique)
Taux de réussite à l'inspection CQ pour tous les paramètres de production clés
Foire aux questions
Quelle est la différence entre les conduits de post-tension collés et non collés ?
Dans les systèmes collés, le conduit est injecté après contrainte, liant de manière permanente le tendon au béton environnant — c'est la norme pour les ponts et les infrastructures. Dans les systèmes non liés, le tendon est graissé et gainé individuellement, sans qu'aucun remplissage de conduit ne soit nécessaire ; cette approche est courante dans la construction de dalles. Le système de conduits lui-même (sa rigidité, son diamètre et son étanchéité) diffère considérablement entre les deux applications.
Les conduits en acier galvanisé peuvent-ils être utilisés dans des environnements marins ou côtiers ?
Pour les environnements chlorés agressifs, Les conduits en PEHD ou PPR sont fortement préférés sur acier galvanisé. L'acier galvanisé offre une barrière de zinc, mais dans des environnements très humides et chargés de sel, le revêtement se dégrade plus rapidement que prévu, créant des voies d'infiltration d'humidité et de chlorure qui attaquent le toron de précontrainte. De nombreuses autorités routières côtières imposent désormais des conduits en plastique pour tous les éléments de sous-structure situés sous le niveau du pont.
Comment déterminer le diamètre correct du conduit pour un tendon donné ?
Le industry rule of thumb is that the duct's internal cross-sectional area should be at least deux fois la surface nette du groupe tendineux il abrite. Par exemple, un câble à 12 brins (12 × 140 mm² = 1 680 mm²) nécessite généralement un conduit d'une surface interne d'au moins 3 360 mm², correspondant à environ 65 mm de diamètre interne. Cette hauteur libre est nécessaire à la pénétration du coulis et au mouvement des tendons lors de la mise en tension.
Quelles sont les causes des vides de coulis dans les conduits de post-tension et comment les éviter ?
Les vides de coulis résultent le plus souvent d'un placement inadéquat des évents aux points élevés le long du profil du conduit, d'une accumulation d'eau de purge, d'une prise de coulis prématurée ou de coupleurs endommagés/mal alignés. Les mesures préventives comprennent l'utilisation de mélanges de coulis à faible ressuage (ressuage < 0,1 % selon ASTM C940), l'installation d'évents à tous les sommets du profil, l'injection sous pression d'au moins 0,5 MPa et maintenir la pression pendant au moins 60 secondes avant de sceller.
Le pas d’ondulation des conduits affecte-t-il le comportement structurel ?
Oui, de manière significative. Un pas d'ondulation plus serré augmente le verrouillage mécanique entre le coulis durci et la paroi du conduit, améliorant ainsi le transfert de charge après la liaison. Cependant, cela augmente également la friction lors de la sollicitation. La plupart des spécifications ciblent un pas de 15 à 30 millimètres pour conduits ronds ondulés, équilibré entre performances de friction et efficacité de liaison après jointoiement.
Comment Ningbo Wewin gère-t-il les commandes importantes ou urgentes ?
Wewin dispose d'un entrepôt d'usine dédié avec un inventaire important de produits finis pour toutes ses tailles de conduits standard. Pour les entrepreneurs confrontés à des délais de livraison courts – un scénario courant dans les projets de réhabilitation de ponts ou de construction accélérée – cela signifie que les commandes peuvent souvent être expédiées en quelques jours plutôt que d’attendre le calendrier de production. Les besoins urgents peuvent être discutés directement avec l'équipe Wewin pour faire correspondre le stock disponible aux spécifications du projet.
Installation du site : ce qui est le plus souvent manqué
Le duct system can be perfectly manufactured and still underperform if installation is careless. From over a decade of production feedback and contractor interactions, these are the areas where problems cluster:
- Espacement des supports de conduits : les supports ne doivent pas être espacés de plus de 1,0 m pour les conduits ronds et de 0,8 m pour les conduits plats afin d'éviter un affaissement qui déforme le profil du tendon et introduit des pertes de friction imprévues.
- Etanchéité du coupleur : les coupleurs enveloppés de ruban adhésif doivent être vérifiés après la coulée du béton. Les vibrateurs délogent parfois même les joints correctement installés.
- Pénétration des conduits au niveau des attaches de coffrage : là où les attaches de coffrage passent à proximité des conduites, les dommages sont fréquents ; une distance libre minimale de 50 millimètres devrait être maintenu.
- Pousser ou tirer le brin : pour les tendons longs (> 40 m), il est préférable de tirer plutôt que de pousser pour éviter la mise en cage des oiseaux à l'intérieur du conduit.
Lese are operational details that factory specifications cannot control — but they are where the gap between designed and delivered prestress often originates.
