Système de levage pour béton préfabriqué

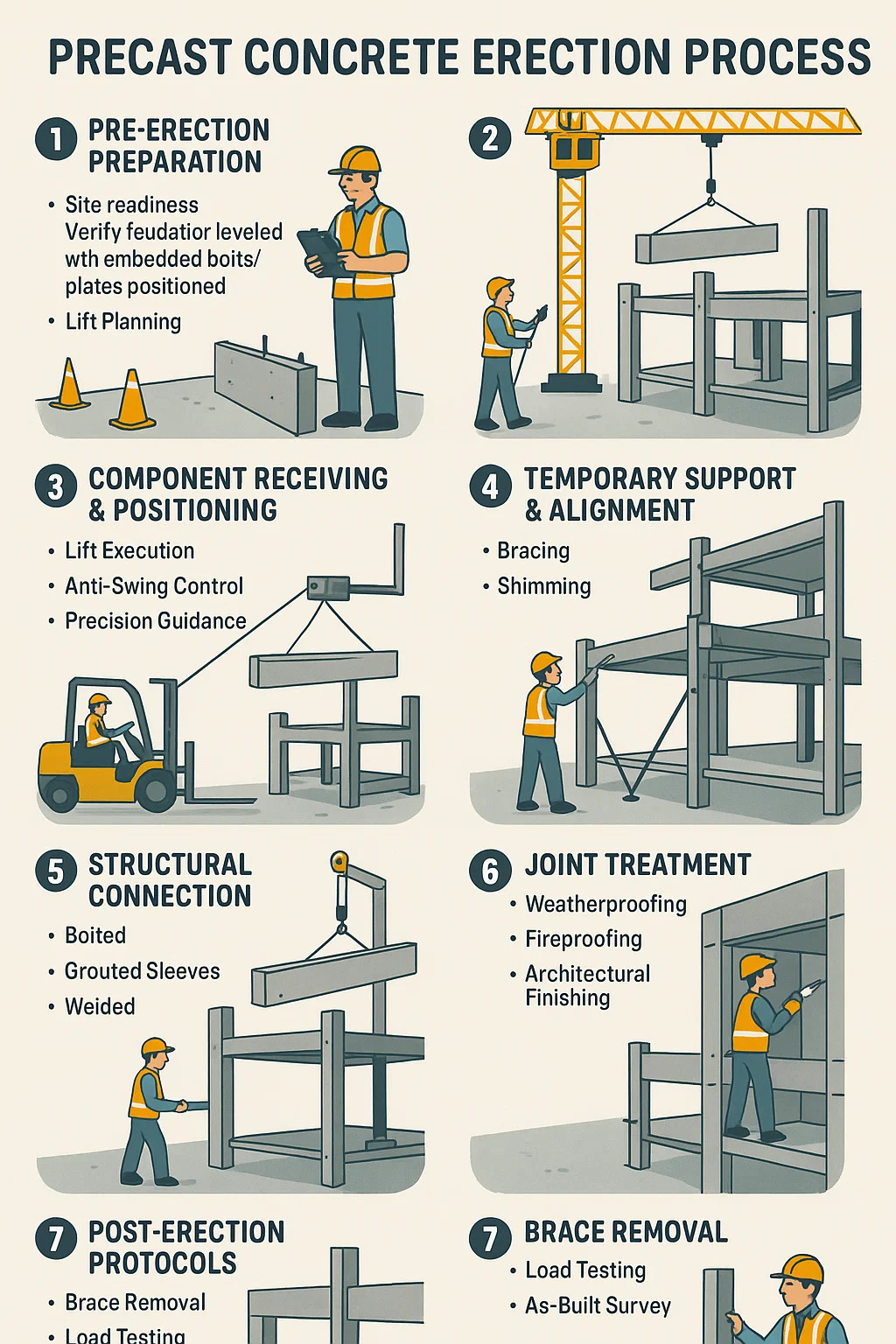

Processus de montage en béton préfabriqué
1. Préparation avant le montage
État de préparation du site : vérifiez que les fondations sont nivelées avec des boulons/plaques intégrés correctement positionnés.
Planification de l'ascenseur : installation séquentielle des composants (par exemple, colonnes → poutres → dalles).
Zonage de sécurité : barricader les zones soumises à l'exploitation d'une grue ; assigner des signaleurs.
2. Réception et positionnement des composants
Mise en scène de dépôt : placez les unités à proximité des points d'installation à l'aide de chariots élévateurs/camions.
Configuration du gréement : fixez les élingues aux inserts de levage coulés dans les éléments préfabriqués.
Sélection de grues : déployez des grues à tour ou mobiles correspondant aux exigences de poids/rayon.
3. Levage et manœuvres
Exécution du levage : lever les unités verticalement pour éliminer les obstacles, puis les mettre en position.
Contrôle anti-oscillation : utilisez des lignes d'identification pour stabiliser les éléments en cas de vent ou de mouvement.
Conseils de précision : les signaleurs dirigent les grutiers par radio ; les lasers vérifient l’alignement.
4. Support et alignement temporaires
Renfort : installez des étais en acier réglables pour maintenir les murs/colonnes d'aplomb.
Cales : insérez des cales en acier ou en polymère au niveau des roulements pour obtenir l'élévation nominale.
Contrôles de tolérance : Confirmez le positionnement à ± 3 mm à l'aide d'instruments d'arpentage.
5. Connexion structurelle
| Type de connexion | Méthode | Objectif |
|---|---|---|
| Boulonné | Serrez les boulons à haute résistance à travers des plaques d'acier | Transfert de charge immédiat |
| Manchons jointoyés | Injecter du coulis de ciment dans les manchons des barres d'armature | Crée une force monolithique |
| Soudé | Souder des plaques encastrées ou des queues de barres d'armature | Résistance sismique permanente |
| Coupleurs mécaniques | Connecteurs filetés pour barres d'armature | Jointures rapides de colonne à colonne |
6. Traitement des articulations
Imperméabilisation : installez du mastic silicone pour les tiges d'appui dans les joints des panneaux.
Ignifugation : emballez de la laine minérale dans les espaces entre le sol et le mur pour obtenir un classement au feu.
Finition architecturale : Appliquer une finition de couleur assortie : Appliquer du coulis ou du mortier de couleur assortie sur les joints exposés.
7. Protocoles post-érection
Retrait du renfort : détachez les supports temporaires uniquement une fois que les connexions ont atteint leur pleine résistance.
Tests de charge : vérifier l'intégrité structurelle (par exemple, appliquer des charges d'essai aux poutres).
Enquête telle que construite : Documentez les positions finales pour les dossiers de gestion des installations.
